UML封装分类器
原文作者:Kirill Fakhroutdinov
54 次浏览
1次
 捐助

封装分类器是对结构化分类器进行扩展,使其具有拥有端口的能力。

UML 2.4规范没有提供封装的定义。它还使用了完全封装的术语,没有适当的解释。它指出可以通过使用ports将分类器与其环境(封装的?)隔离开 。每个端口可以指定分类器与其环境之间的不同交互点。

库服务是通过搜索端口封装的分类器。

注意,因为封装的分类器扩展了结构化分类器,所以它也可能有一些内部结构。UML允许几种替代符号来连接部件和角色上的简单端口。

当连接器直接连接到端口时,内部结构中连接端口的唯一强制表示法是连接器。可选的棒棒糖和插座可以显示已连接端口的提供和必需的接口。

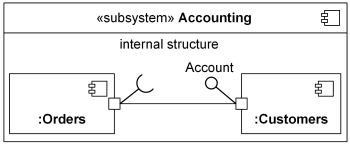

通过连接器直接连接的简单端口(强制性UML表示法)。

客户组件部分提供“订单”部分的“帐户”界面。
