开始使用新工具往往是最困难的挑战之一，但Enterprise Architect通过提供多种功能帮助新手，使这变得简单。Enterprise Architect 是一个大型多功能应用，其覆盖范围的广度可能会让新手感到不知所措，但幸运的是，设计中内置了解决方案。

视角可以将功能限制在特定领域，如系统工程，便于系统工程师或经理的起步。用户仍然可以通过改变视角，使用其他可能有用的功能，比如战略建模、思维导图、代码工程等，而无需打开其他工具。值得注意的是，EA支持的多种建模领域存在视角。

用户还拥有极大的灵活性，可以通过设置偏好设置、选择工作区和视觉样式来定制自己的环境和用户界面。

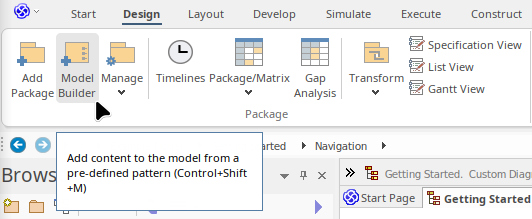

借助模型构建器模式（附有相关文档），您可以轻松创建新项目，该模式能够自动构建 MBSE 项目结构，助您快速上手。模型构建器随后可以根据模型开发和问题和解决方案空间的完善，创建任意数量的SysML图。

所有这些工具都让新手能够轻松起步，帮助他们成为团队中高效的成员，并快速且无延迟地开始为模型贡献。初学工程师会惊讶于使用文本或其他更基础建模工具时，他们的效率有多高。在不断挑战自己和工具的过程中，你会遇到挑战，但详尽的帮助系统、庞大的用户社区、全面的论坛、社区网站和一流的支持服务将使旅程轻松且富有收获。

2.1 建立模型结构

Enterprise Architect 从一开始就旨在成为一款提高工作效率的工具。在 Enterprise Architect 中，建立模型结构（对初学者来说有时艰巨，对有经验的用户则繁琐）通过使用 Model Builder 使得简单。

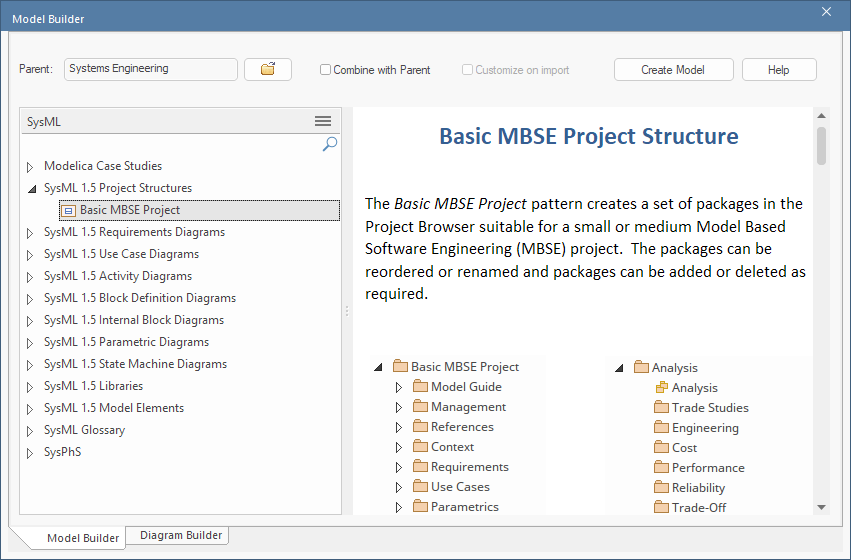

新项目（项目）的结构可以通过模型构建器创建，该构建器会创建一个完整的项目结构，导入时可定制，提供所有准备就绪的项目启动包。

存储库的结构将在后续主题中探讨，因为它对基于模型的工程方法在系统工程中的成功至关重要。我们稍后会了解到，包是模型仓库组织和维护中的重要单元，并且有一个专门的主题专门讲述如何使用包来结构化仓库。

2.2 针对MBSE量身定制应用

Enterprise Architect 是一款功能极其丰富的工具，这也是它作为各类系统建模工具广受欢迎的原因之一。为了确保该工具能为组织、团队、项目或个人带来最大效益，对界面进行适当调整以符合建模目的的做法能够确保各方取得最佳成果。大多数设置都可以通过单击一个按钮来更改，从而将工具调整为适合特定用途，对我们而言，这就是在模型化系统工程项目中进行协作。

我们将探讨一些能够将该应用程序从通用建模工具转变为系统工程工具的方案。

选择视角

选择视角类似于给光学镜头加上一个滤镜。它能让建模者仅看到与该视角相关的应用设施——在我们的例子中就是系统建模语言（SysML）。

选择工作区

选择工作区非常重要，因为这能让用户确保窗口、功能区、工具栏以及其他视觉元素能够为用户提供一个高效的工作环境，并方便用户快速访问所需的重要功能。

设置视觉样式

视觉样式为应用程序的外观和感觉提供了多种选择，包括颜色和标签位置等元素。

设置偏好

偏好设置提供了众多选项，用于根据不同的设置来调整 Enterprise Architect 的外观和功能，包括诸如浏览器窗口选项之类的常规设置，以及图表、对象和工程相关的选项。其中许多选项适用于单个用户，而其他选项则适用于整个项目库。

2.2.1 设置视角

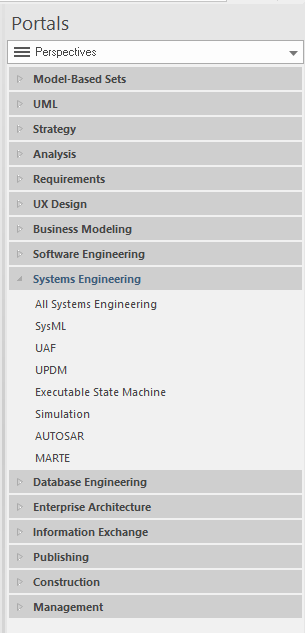

Enterprise Architect 是一款功能丰富的工具，适用于众多学科、方法、语言和框架。视角为用户提供了选择工具特定方面的途径，使他们能够专注于工具的特定功能和设施的某一子集。系统工程视角组为系统工程师提供了自然的起始点，但在任何时候，如果您决定使用工具中的其他功能，只需更改视角，工具就会相应地调整，以聚焦于所选区域。

选择其中一种系统工程视角将会改变工具的使用方式，使其专注于所选的系统工程方面。例如，选择 SysML 视角时，将会显示一系列模型模式，从而为用户提供一个良好的开端，因为用户能够加载标准模型片段或图表的模式。而“新建图表”对话框也将仅显示 SysML 图表类型。

此外，用户还可以方便地创建任意数量的自定义视角，为每个视角添加一系列技术。这使得主要关注 SysML 图表的建模人员能够添加其他功能，如战略模型、看板图以及数十种其他有用的绘图和建模机制。

2.2.2 选择视觉风格

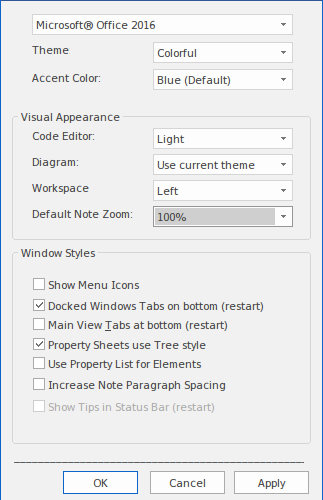

每位建模人员对于用户界面的配色方案和风格都会有各自偏好的设定，Enterprise Architects 允许为每个用户设置和保存这些偏好，从而让该应用程序更具吸引力。例如，一些建模人员可能希望采用暗色调方案，而另一些人则可能更喜欢浅色或色彩丰富的方案。

这里提供了多种设置选项，包括主窗口标签的位置、注释窗口中文字的大小等等。设置视觉风格有助于个性化建模环境，让每位建模人员都能感到舒适，并且还能保持模型的一致性和严谨性。

2.2.3 选择工作区

Enterprise Architect 有一种快速更改用户界面布局的实用方式，以方便特定任务或工作方式。这通过选择一个工作区来实现，该工作区将改变可见窗口和工具，以提供最适合任务的最高效工作方式。例如，有一个为系统工程仿真定义的工作区，一个用于用例建模，另一个为测试工作区。你还可以自定义任意数量的工作区布局，比如打开窗口和工具，将它们排列成方便特定任务或一组任务的排列，然后保存它们。在这个例子中，一位建模者定义了三个自定义工作区布局。

2.2.4 设置偏好设置

Enterprise Architect 具有丰富的设置选项，其中一些选项可在整个存储库中统一设置，而另一些则可针对每个用户单独设置。这些设置使得该应用程序能够根据特定的工程师或整个团队的需求进行定制。

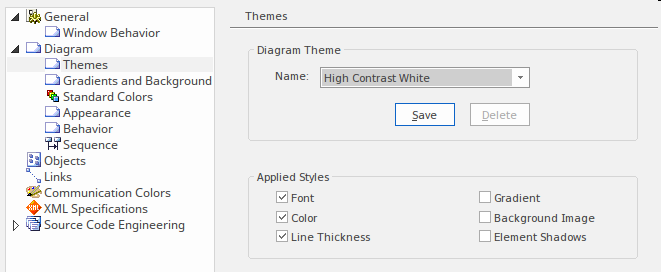

此图表展示了如何设置图表主题以及如何指定样式中的各项元素，包括字体、颜色、线条粗细和渐变效果。

2.3 导入现有资料

当Enterprise Architect设置为使用时，你很可能仍会保留一些现有的项目产物，如图表、文档、电子表格及其他格式的项目。其中许多可以方便地导入企业架构师，或在工具内引用。该工具还通过Pro Cloud Server（独立授权的服务器端组件）提供广泛的服务器端连接，包括需求管理工具如DOORS Next Generation、项目管理工具如Wrike，以及项目实现工具如Jira，这些都通过Pro Cloud Server（一个单独授权的服务器端组件）实现。

导入电子表格

电子表格通常作为通用容器，存储各种数值和文本项目数据。用途包括：

• 需求
• 利益相关者分析
• 规划
• 路线图
• 子系统
• 组件
• 接口定义
• 任务管理

虽然电子表格是一个非常熟悉的工具，但它缺乏许多像Enterprise Architect这样的信息管理平台所具备的严谨且实用的功能，包括：

• 协作
• 图示
• 可追溯性
• 基线
• 可视化
• 仿真
• 版本及更多内容

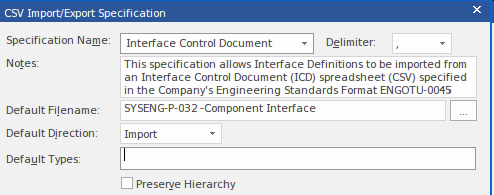

Enterprise Architect 内置了支持所有这些以及许多其他常见于电子表格中的信息形式。该工具还方便地支持通过CSV文件格式导入和导出电子表格数据。

最典型的场景是将电子表格中的信息导入到 Enterprise Architect 中，然后就可以停用该电子表格，从那时起，信息资产就可以在 Enterprise Architect 中进行管理。

在某些情况下，使用电子表格的数值分析功能可能会很有用，Enterprise Architect 方便地提供了将信息导出为 CSV 格式并导入电子表格的工具。

导入 Visio 图表

Microsoft Visio 被工程团队广泛使用，通常是因为没有其他更复杂的工具，它主要用于创建通用图表。采用Enterprise Architect作为首选工程平台的团队通常会拥有一批现成的Visio图。所有这些图表都可以导入Enterprise Architect，但当这些Visio图表以一致性构建，或使用行业标准调色板，而非无共同意义的自由几何形状（如方形和圆形）时，效果会更好。导入后，图可被调整和更新，成为存储库的一部分，原始 Visio 图可被停用。

Enterprise Architect 提供了一个免费工具，可用于连接 MS Visio 引擎并将选定的图表导入存储库。

必须做出决定，是停用 Visio 中的图表，还是从现在起让 Enterprise Architect 来管理这些图表。将图表存放在资源库中具有很大的优势，因为图表上的元素可以与资源库中的其他元素相关联。

使用模型库

即便一个工程团队已经采用了基于模型的系统工程方法，仍很可能存在一系列对于工程解决方案的管理和开发至关重要的文档和基于网络的材料。Enterprise Architect 通过引入模型库功能来满足这一需求，该功能可将文档和网络资源（包括本地和远程的）整合在一起作为参考资料。

在模型库中编目的任何参考内容都可以作为内部或外部工件被添加到图表中，但更方便的做法是将其导入或引用进来。

Microsoft Office 集成

Enterprise Architect 能够通过 MDG Link for Microsoft Office 与 Microsoft Office 套件集成，使得在任何 Enterprise Architect 模型与 MS PowerPoint、MS Word 和 MS Excel 之间交换信息变得轻松。有导入、导出和同步内容的选项。

Microsoft PowerPoint

PowerPoint集成为企业架构师在PowerPoint演示文稿中的模型库提供了便捷访问。你可以插入模型引用，使用超链接模型元素名称，插入图示作为图片，并在幻灯片上整理包内容。

Microsoft Excel

Microsoft Excel 导入工具允许您将 Microsoft Excel 工作簿中的内容导入 Enterprise Architect 作为模型元素。这包括导入电子表格数据作为 UML 元素、连接器、属性和操作。

Microsoft Word

Microsoft Word 导入工具将 Microsoft Word 文档中的需求、用例、流程、类及其他数据以模型元素的形式导入 Enterprise Architect。Microsoft Word 导入器提供一步步方法，帮助您将节、表和分隔的命名值对等项目映射到企业架构师的元素和属性——包括定义自定义标签值。

与外部工具的集成

Enterprise Architect 提供了一个接口（作为 Pro Cloud Server 的一部分），用于将模型仓库与外部工具连接。这使得Enterprise Architect能够将外部工具中的元素与Enterprise Architect中元素的视图同步，尤其适用于Enterprise Architect与其他工具对特定类型信息有共同兴趣时。例如与 DOORS 下一代（NG）产品集成，可以在企业架构师中查看 DOORS 中建模的需求，元素的本地代理可以放置在图表上，并关联到其他建模元素，包括策略、贸易研究、用例和组件。（模型内也提供连接旧版本 DOORS 的功能。）

集成方式种类繁多，团队可以使用作为Pro Cloud Server一部分的开放生命周期协作服务（OSLC）功能创建自己的集成。

2.4 创建图，元素与关系

一旦模型结构建立并使应用程序根据您的需求进行定制，包括选择SysML视角和合适的工作区，您就可以开始创建元素和图表。虽然可以不先绘制图示即可创建元素，但通常先制作图纸作为展示元素可视化的画布是常见做法。你首先需要在浏览器窗口中选择图表的位置。例如，你可能正在定义系统的基本架构，并定义了一个名为“子系统”的包。选择此包即表示Enterprise Architect 需要插入新的子系统图。

创建新图

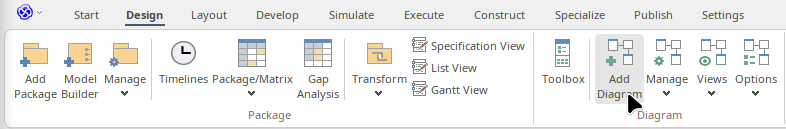

Enterprise Architect 是一个灵活的工具，提供多种插入新图表的方法，包括：

功能区

从浏览器窗口标题栏中选择：

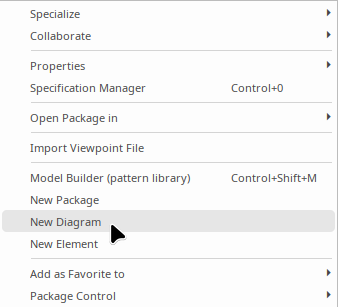

从上下文（右键单击）菜单中选择：

无论您选择何种方法，都能够从“新建图表”对话框中的“图表类型”面板中选择所需的 SysML 图表类型。

我们继续创建一个模块定义图来表示子系统。选择模块定义图作为图类型，并输入相应名称。点击确定按钮后，将创建一个新的（空白）BDD图，模块定义图工具箱将显示，供你或团队成员创建元素和关系。

Enterprise Architect 会创建一个带有可见边框的图画画布，该边框代表图的边界。图表边框之所以被包含，是因为部分用户更愿意看到它，但它可以隐藏而不丢失意义或合规性;一旦隐藏，画布就变成了边框，标题信息则包含在画布顶部。边框可以通过在“偏好设置”对话框中选择此选项，包含在已保存或发布的图表中。

向图中添加元素

打开新图后，你就可以开始创建元素和关系来描述子系统。基本上可以添加到图中两种类型的对象：

• 新元素——通过从工具箱拖拽元素并放置到图表画布上创建
• 现有元素——通过从浏览器窗口拖放元素到图示上

如果你刚开始一个新项目并搭建了模型库，通常浏览器窗口里不会有元素，所以你会更多地利用第一个选项，从工具箱中创建元素。随着项目的推进，使用第二个选项并从浏览器窗口拖拽现有元素会变得越来越常见。

我们将创建若干模块。首先，我们需要一个模块来表示整个车辆，所以我们会把工具箱里的模块图标拖拽到图表画布上。无论你把模块放在画布的哪个位置，工具都会调整边框大小以包含该方块。该元素默认名为“Block1”。现在，在通常停靠在图侧的属性窗口，通过在默认名称“Block1”上进行替换来更改该元素的名称为“Vehicle”。

这将更改浏览器窗口和图表中的元素名称。回到图表后，您会看到新增的名为“车辆”的模块被置于图表边框内。

现在我们可以采用同样的方法，依次添加一系列的“模块”来表示每个子系统。

向图中添加关系

一旦添加了两个或多个元素，就可以将它们连接起来，关系成为模型中不同元素之间的语义连接纽带。例如，一个模块元素可以通过部件关联关系连接到另一个模块元素。在图表中添加连接器主要有两种方式：

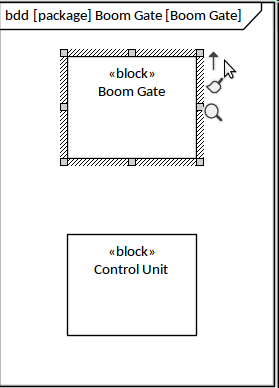

• 快速链接器——一种直观的图示装置，通过拖动快速链接箭头（元素右上角）与另一个图示对象之间的链接来启动
• 工具箱元素——连接器可以在工具箱中选择，然后在两个图示对象之间拖动。

无论哪种方法，都会在两个元素之间拉出指定的连接器。需要谨慎，确保你正朝着正确的方向前进；例如，部件关联关系应从部件端的模块拖拽到整个端的模块。这样可以确保关系末尾的小菱形标记位于正确的末端，表示整体-部件关系。

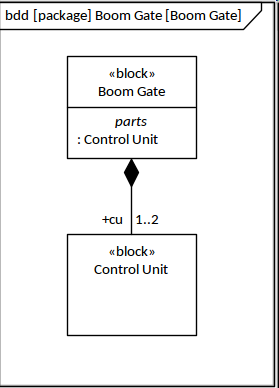

无论采用何种方法，最终的结果都将是一个将两个模块连接起来的信息需求关系。连接器的方向和样式可以进行更改，并且在模型开发过程中可以添加任意数量的节点来改变其路径。此图展示了新增的关系，模型设计者还添加了角色名称（+cu）和多态性（1..2），这意味着一个控制单元必须至少有一个控制单元，但最多可以有两个。如果模型设计者无意中将连接器的方向放反了，可以通过连接器上下文菜单中的高级子菜单选项轻松将其反转过来。

2.5 模型可视化

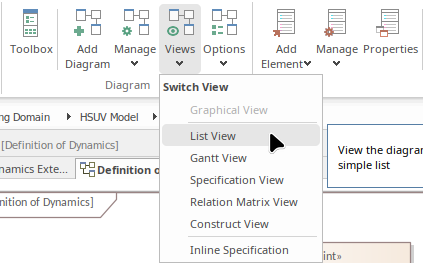

您可能通过阅读教科书或讲义中的入门材料，或者在攻读高等教育学位期间，又或者是在网上页面中了解过系统建模语言（SysML）。这些内容大多将 SysML 描述为一种图表语言，但 Enterprise Architect 通过提供多种方式来可视化存储库中的信息，从而拓宽了该语言以及建模的视野。图表仍然发挥着重要作用，但在许多情况下，有更吸引人的方式可以可视化或处理存储库中的内容，包括：

• 规格视图 - 一种电子表格或文档视图，适合更习惯这种工作方式的用户
• 列表视图 - 类似电子表格的基于表格的视图，可查看多个元素的属性
• 可追溯性视图 - 层次结构和图形视图，可查看元素关系到任意嵌套级别
• 差距分析矩阵 - 显示源元素和目标元素以及架构模型中的差距
• 关系矩阵 - 一种基于网格的视图，有两个轴包含元素集
• 状态表视图 - 可用于状态机图的视图，以表格形式显示状态转换
• 甘特图视图 - 查看已分配资源的时间线
• 搜索 - 查看符合内置或用户定义的一组条件的元素列表
• 发布 - 使用内置或用户定义的模板查看发布中的元素
• 图形视图 - 以图形形式查看元素（这是默认视图）

该图展示了一个甘特图，该图是根据输入的资源信息与看板图中可视化的元素自动生成的。

2.6 与外部数据同步

虽然EA是管理基于模型的系统工程项目的核心工具，但一个工程办公室可能会配备或购置其他一些工具，以确保项目能够达成预期目标。这些工具可能包括项目管理工具、可视化工具、需求管理目录、配置管理系统和问题跟踪软件。

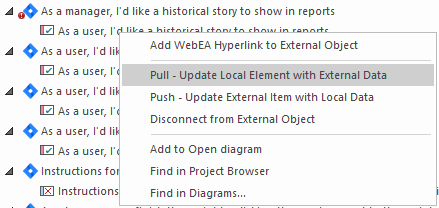

EA通过“Pro Cloud Server”（一个单独授权的服务器端组件）实现了与众多工具的双向集成，这些工具包括：

• Doors Next Generation - 用于需求管理
• Wrike - 用于通用项目管理
• Jira - 用于问题跟踪
• ServiceNow - 用于配置管理
• SharePoint - 用于文档管理
• Team Foundation Server - 用于软件领域的版本控制

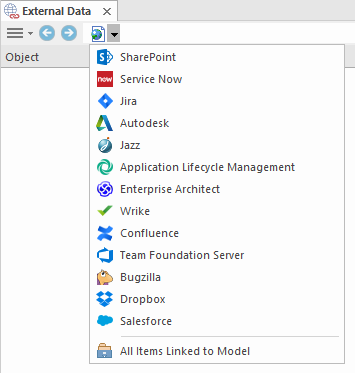

这些外部数据源中的元素的表示形式可以包含在图表中，并与存储库中的其他元素相关联。这使得 Enterprise Architect 成为一个工程信息中心，能够连接并整合各种工具，为项目提供统一视图。此图展示了当前的供应商列表。
