使用 UAF 1.2 进行建模通常始于明确架构范围并捕捉利益相关者的关注点。此后,该框架会指导创建相互关联的视图,这些视图从不同角度呈现系统的情况,其基础是一套一致的规则和语义概念。这些模型充当结构化的存储库,从中可以生成多个视图,确保一致性并实现复用。UAF 在系统体系结构(SoS)工程中特别有效,支持从广泛的企业视角到详细设计和实现的多个层面的分析、规范、设计和验证。这种结构化的方法增强了可追溯性、一致性以及利益相关者的协作,同时在 MBSE 生态系统内协调各种工具和实践。
Enterprise Architect 不仅支持 UAF 这种语言和框架,还支持多种其他语言和框架,这些语言和框架都可在您所运行的相应版本的工具中使用。这提供了极大的灵活性,因为它允许将多种语言结合使用;例如,尽管您的大部分架构开发可能使用统一架构框架,但在某些情况下,您可能需要创建思维导图来记录利益相关者研讨会的内容,或者运行业务流程的模拟以全面理解它。该工具提供了多个视角,让您能够在工具中选择单个方面、语言或学科,从而让您能够集中精力,但当您需要时,您也可以直接切换到另一个视角。
UAF 视角
UAF 视角允许您专注于使用统一架构框架语言进行架构分析和建模。要切换到UAF视角,你需要:
1. 点击应用标题栏右上角的选择透视按钮。<视角名称>选项。

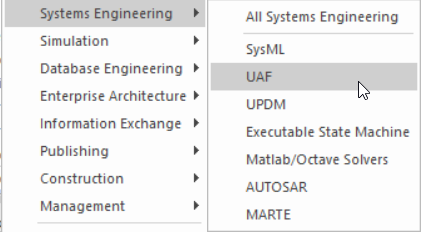

2. 从下拉菜单中选择企业架构>UAF
现在Enterprise Architect允许你专注于使用 UAF 进行建模,通过限制可用的图表类型、工具箱和语言特性为 UAF 技术提供支持。它还将打开模型向导,通过一系列预先构建的模式来创建建模,这些模式完全支持 UAF 视点机制。
请注意:如果您选择“UAF”视角,将使用 UAF 1.2 版本。如果您想要使用 UAF 1.1 版本,请选择“全部企业架构”视图选项,或者创建您自己的自定义视角。
模型向导

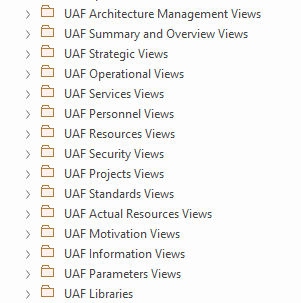

模型向导是一款提高工作效率的工具,它能根据所选的示例视图(这些视图来自以下视图组)来创建符合要求的模型内容:
模型向导中包含的模型模式都有详细的文档说明,并提供了有关该视点及其使用方法的宝贵信息。

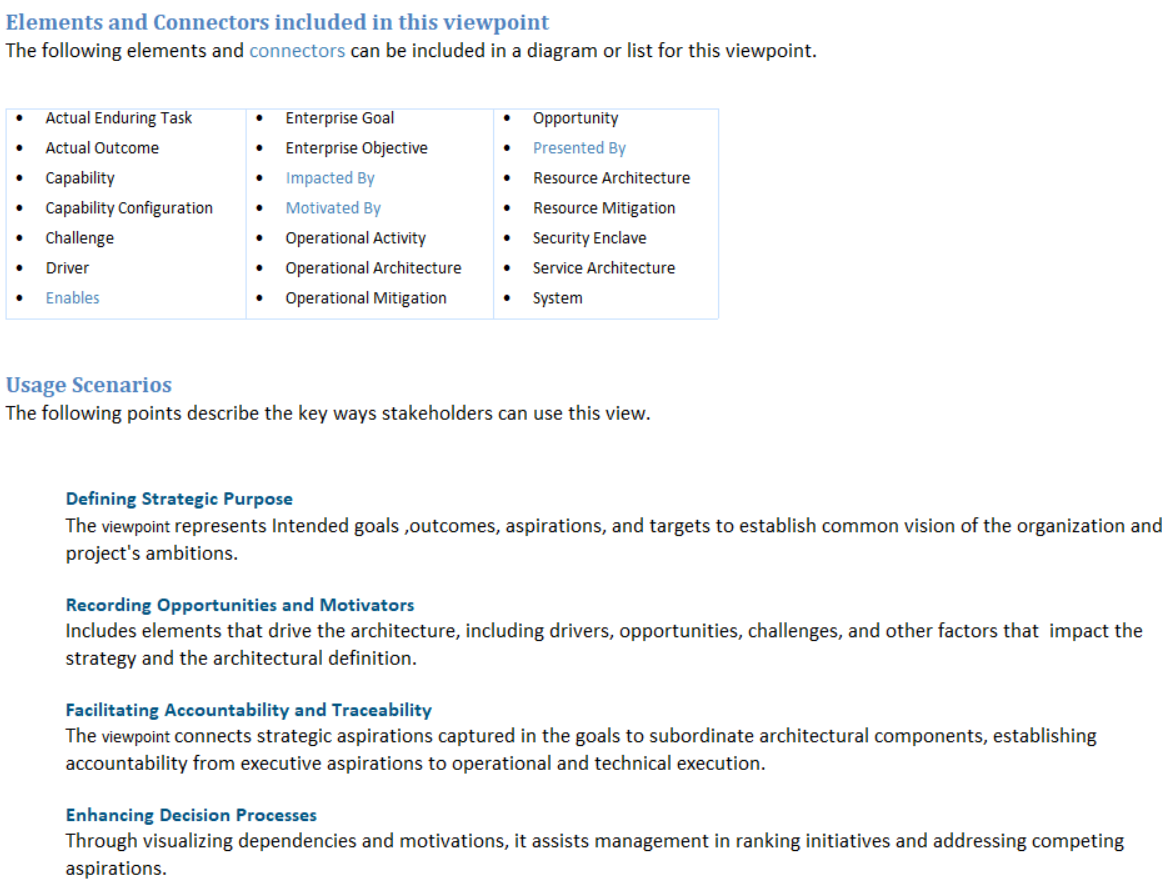

该模式文档详细描述了该模式(在此例中为一种视图)的内容,并附有一张示例图表,展示了用户将获得的结果,包括模型内容以及如何使用该模式的详细信息。该图示展示了企业架构师、项目管理经理、企业系统工程师和项目管理专员所使用的“战略动机(St-Mv)”视图的文档的前一部分,这些人员关注的方面涵盖架构驱动因素、挑战、机会、解决机会的可行能力、以及解决挑战的阶段和架构。该定义识别并定义了适用于定义期望结果、目标和目的的架构的适用驱动因素、挑战和机会,以及使这些目标和目的得以实现的机会。
该文档清晰地阐述了视图,并提供了相关图像,这些图像不仅展示了将要创建的图表,还以适用的模式展示了浏览器窗口的截图、将要创建的元素以及最终的存储库结构。其内容包括:
该讨论提供了有助于架构师、工程师及其他利益相关者运用该模式的建议,包括后续步骤以及如何运用模式中的各个元素。使用场景则为模型设计者提供了使用此视图的方法。
该模式文档对模式(在此例中为一个视图)进行了详细描述,并附有一张示例图表,该图表向用户展示了将会生成的内容,包括模型内容以及如何使用该模式的详细信息。此图示展示了其中一个最重要的策略视图——能力图视图的文档,该视图使业务架构师能够创建企业能力的结构化概览。
该文档清晰地阐述了视点,并提供了相关图像,这些图像不仅展示了将要创建的图表,还展示了浏览器窗口的截图、将要创建的元素以及最终的存储库结构。讨论部分提供了有助于架构师和其他利益相关者使用该模式的提示,包括后续步骤以及如何操作模式元素。此外,还列出了帮助主题列表以及在使用该模式时可以使用的工具集。
