SvcV-2服务资源流说明
212 次浏览
1次
 捐助

描述

SvcV-2指定服务之间的资源流,也可以列出连接中使用的协议栈。

SvcV-2 DoDAF描述的模型用于给出服务之间连接的精确规范。这可以是现有连接,也可以是将来要建立的连接规范。

SvcV-2的预期用途包括:

·资源流规范。

实用

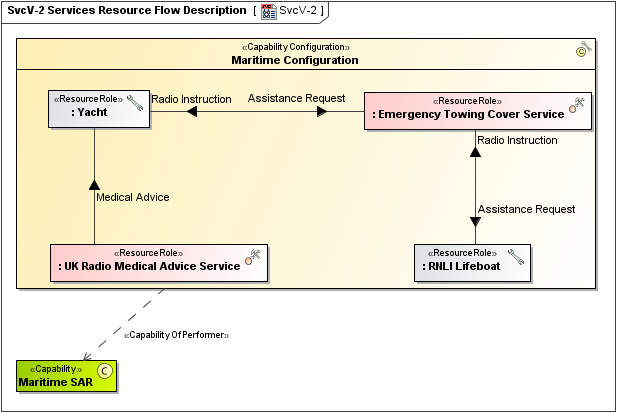

SvcV-2可以使用以下方式表示:

·基于UML类图的SvcV-2图。

·一个基于UML组合结构图的SvcV-2内部框图。

SvcV-2图表中引用的任何协议都需要在StdV-1 Standards Profile中定义。

创建SvcV-2图表

创建服务访问。

使用资源接口关联服务访问。

创建通过资源接口流动的资源交互。

您可以使用SvcV-2服务资源流内部描述图或在此元素形状的特殊结构部分中为每个服务访问内部结构建模。

在SvcV-2图表中创建资源交互

通过执行以下任一操作,打开“已实现的资源交互”向导:

·选择 资源关联,然后在智能操纵器工具栏中,单击"新资源互动"。

·在图托盘上,单击 "资源互动" 然后单击资源关联。

·在图托盘上,单击 "资源互动" 然后在图窗格上连接“服务访问”。

指定资源交互作用,已传送物料和方向。

单击下一步以指定生产和消费功能。

完成后,单击“ 完成”。
