CV-1能力愿景
1520 次浏览
3次
 捐助

描述

CV-1解决了与转型的总体愿景相关的企业问题,从而定义了一组能力的战略背景。CV-1的目的是为体系结构描述中描述的功能提供一个战略环境。它还提供了一个高级别的范围

比OV-1中定义的基于场景的范围更通用的架构描述。CV-1的用途与MODAFSTV-1产品的使用相同。CV-1模型与STV-1产品的区别在于它们之间的不同概念和关系。

实现

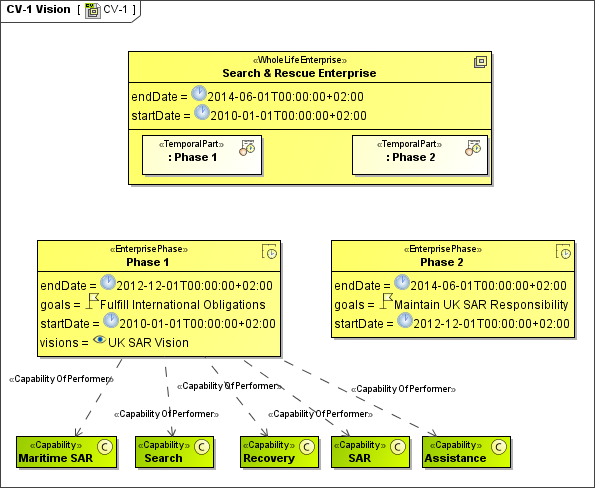

CV-1可以用基于UML类图的CV-1图来表示。

CV-1为体系结构描述提供了一个高级别的范围,它比OV-1中定义的基于场景的范围更为通用。

CV-1应该是DoDAF 2.0架构的第一个产品。

创建CV-1图表

1.创建企业阶段。

2.创建愿景并定义 愿景声明。。

3.将愿景与企业阶段联系起来。

4.创造能力。

5.使用“执行者能力”关系连接“能力”和“企业阶段”。

通过使用企业阶段的目标和愿景属性,可以创建额外的企业阶段并将其链接到目标和愿景。

为了完成CV-1,应建模CV-2以创建企业阶段展示的功能。
