SV-5a作战活动-系统功能跟踪矩阵
292 次浏览
2次
 捐助

描述

SV-5a解决了SV-4系统功能描述中描述的系统功能与OV-5a操作活动分解树或OV-5b操作活动模型中指定的操作活动之间的联系。SV-5a描绘了系统功能以及(可选)将其提供给运营活动的功能和执行者的映射。SV-5a可以将操作需求转换为系统或解决方案执行的有目的的操作。

在需求定义期间,SV-5a在跟踪与系统功能需求相关的架构元素到与用户需求相关的架构元素方面扮演着特别重要的角色。

SV-5a的预期用途包括:

·跟踪功能系统需求到用户需求。

·跟踪解决方案选项以符合需求。

·识别重叠或间隙。

实用

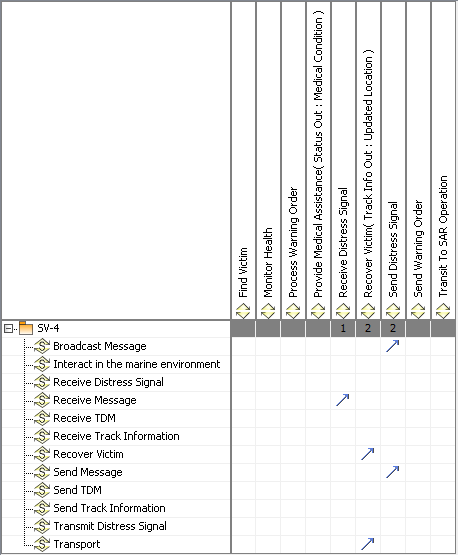

SV-5a可以使用SV-5a图表示,该图是可编辑的依赖矩阵。系统功能用作行元素,而操作活动用作列元素。

DoDAF在OV中使用术语“作战活动”,在SV中使用术语“系统功能”来指代实质上相同的事物。活动和功能都是执行的任务,接受输入并开发输出。操作活动和功能之间的区别是关于什么以及如何进行的问题。

无论使用哪种机制,“操作活动”都是要执行的操作的规范。系统功能指定资源如何执行它。因此,SV-5a是一个重要的模型,因为它将OV-5a中的逻辑规范与SV-4系统功能说明的物理规范联系在一起。系统功能可以由功能资源(系统,执行活动的执行者和执行者)执行。

相关元素

·功能

·作战活动

·机具

创建SV-5a矩阵

SV-5矩阵的行表示职能,而列表示作战活动。

创建SV-5矩阵

1.指定行范围(功能)。

2.指定列范围(作战活动)。

3.击重建按钮。

函数使用“实现”关系实现“操作活动”。

将功能映射到业务活动

1.击所需元素之间的交点。
