概述

组件图是不同的性质和行为。组件图用于模拟物理方面的系统。

现在的问题是什么，这些物理方面？物理方面的元素，如可执行文件，库，文件，证件等它位于在一个节点。

因此，组件图用于可视化的组织和系统组件之间的关系。这些图也被用来使可执行的系统。

目的:

组件图是一种特殊的UML图中。所有其他图表到目前为止讨论的目的也不同。它不描述该系统的功能，但它描述了用于使这些功能的组件。

所以从这一点来说，组件图用于可视化在一个系统中的物理组件。这些组件库，程序包，文件等。

组件图也可以被描述为一个静态的实施的系统视图。静态执行代表组织的组成部分，在一个特定的时刻。

一个单一的组件图不能代表整个系统，但图的集合可用来代表整个。

因此，组件图的目的可概括为：

可视化系统的组成部分。

构建的可执行文件，使用正向和反向工程。

描述的组织和组件的关系。

如何绘制组件图？

组件图是用来描述一个系统的物理构件。此神器包括文件，可执行文件，库等。

所以这张图的目的是不同的，组件图的过程中使用的应用程序的实施阶段。但它准备提前以可视化的实现细节。

最初，系统的设计使用不同的UML图，然后构件是现成的组件图是用来得到一个想法的实现。

此图是非常重要的，因为如果没有它，应用程序不能有效地实施。精心准备的组件图在其他方面也是很重要的，如应用程序的性能，维护等

所以在绘制组件图后的工件是清楚可辨：

在系统中使用的文件。

库和其他构件的申请有关。

构件之间的关系。

现在，确定构件需要遵循以下几点：

使用有意义的名称，标识组件图要绘制。

作好心理准备之前的布局使用的工具。

使用说明明确的要点。

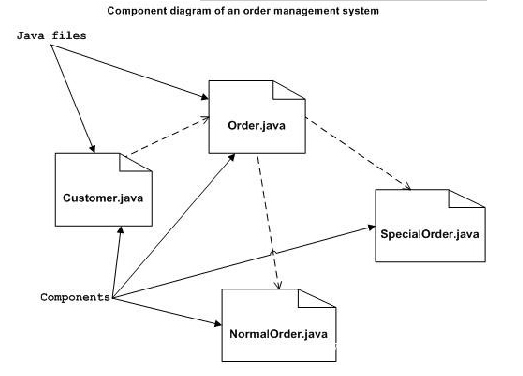

下面是一个订单管理系统的组件图。这里的构件是文件。所以，该图显示了在应用程序的文件和它们之间的关系。在实际组件图还包含dll文件，库，文件夹等。

在下面的图中，四个文件识别，并产生了它们之间的关系。到目前为止讨论与其他UML图，组件图不能直接匹配。因为它是得出完全不同的目的。

所以下面的组件图已经绘就考虑到所有上述提到的几点：

在哪里使用组件图？

我们已经描述组件图用于可视化系统的静态实现视图。组件图是特殊类型的UML图，但用于不同的目的。

这些图显示系统的物理组件。要澄清，我们可以说，组件图描述了在一个系统中的组件组织。

组织机构可以进一步描述为在一个系统中的组件的位置。这些组件是在一个特殊的组织方式，以满足系统要求。

正如我们已经讨论过这些组件库，文件，可执行文件等，现在组织实施前的应用程序，这些组件。此组件组织还单独设计作为项目执行的一部分。

从执行的角度来看，是非常重要的组件图。因此，应用程序的执行团队应该有一个正确的认识组件的详细信息。

载入组件图的使用可以被描述为：

组件建模的一个系统。

模型的数据库架构。

模型的应用程序的可执行文件。

模型系统的源代码。
