3.1 服务术语表
3.1.1 服务术语表

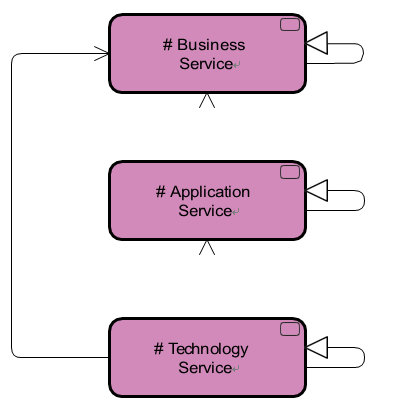

3.2 S1 – 服务分类法
3.2.1 S1 对象 [按 NAF 层]
3.2.2 S1实施指南
ArchiMate内有3层服务。当服务的分层适用于架构时，它们必须存在于视点上。
服务的层级关系 通过专业化关系表示。这与UML推广起到相同的作用，但可以看作是向相反方向传播的。由于ArchiMate不允许层间服务专用 化，因此使用服务关系（同样存在于S2）。
每个服务可能具有属性，这些属性可能包括服务所需的相应措施 。
3.3 S2 -服务结构
3.3.1 S2对象 [按 NAF 层划分]
3.3.2 S2 实施指南

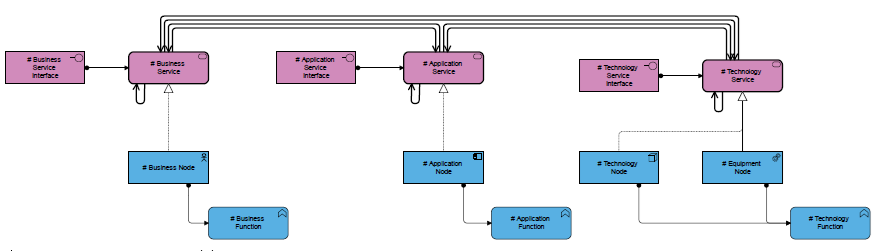

在 ArchiMate 中，服务、服务接口和功能存在于三个层级。若该分层方式适用于当前架构，则必须在本视点中予以体现。
节点存在于 ArchiMate 的四个层级，根据所在层级分别由业务参与者（Business Actor）、应用组件（Application Component）、技术节点（Technology Node）和设备（Equipment）来表示。
依赖关系通过服务之间的服务关系（Serving Relation）来表示，每个服务至少描述一个服务接口，并由一个或多个节点来实现。服务接口被分配给相应的服务。
节点可以分配功能（Function），在此上下文中，ArchiMate 功能用于表示服务功能，这些功能是节点的"特性"。
与资源的进一步可追溯性应在 P2 视点中定义。

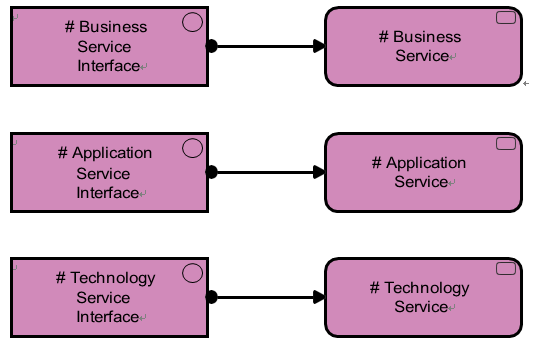

3.4 S3 - 服务接口
S3视点关注于服务接口的识别与规范。实现此视点的看法有： • 应确定服务所提供的服务接口。 • 可以识别服务所需的服务接口。 • 可以确定服务接口的操作。 • 可以指定服务操作。
3.4.1 S3 对象【按NAF层级】
3.4.2 S3 实施指南
在ArchiMate中，服务和服务接口存在于3个层次上，这种分层适用于架构，因此必须体现在这一视点中。
每个服务都可以分配到一个服务接口。

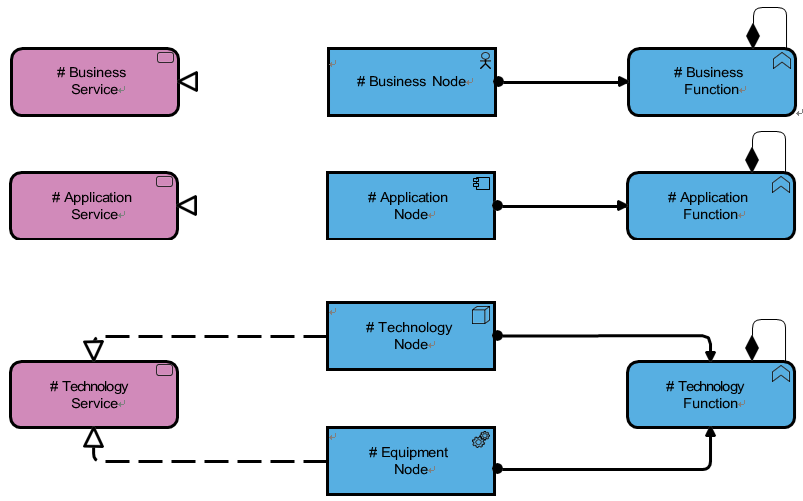

3.5 S4 - 服务功能
3.5.1 S4 [NAF4层]的对象
3.5.2 S4 实施指南
在 ArchiMate 中，服务和服务功能存在于三个层级。若该分层方式适用于当前架构，则必须在本视点中予以体现。
节点应分配相应的功能，这些功能是节点的"特性"。
服务被描述为由节点来实现。因此，服务与功能之间的可追溯性通过节点来推导。

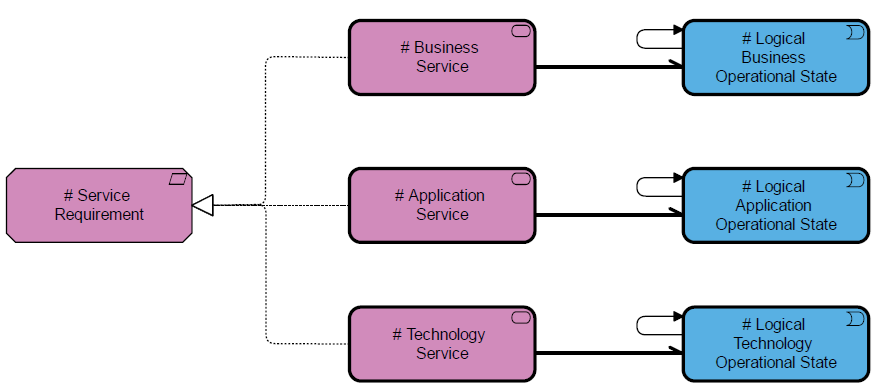

3.6 S5 - 服务状态
3.6.1 S5 对象【按NAF层划分】
3.6.2 S5 实施指南
在ArchiMate中，服务存在于三个层次上。如果这种层次结构适用于架构，那么它必须体现在这一视点中。
一项服务应与一个或多个操作状态相关联，这些操作状态作为事件，与服务对应的适当ArchiMate层相对应，并可能实现服务需求。
操作状态之间的转换可以使用触发关系来描述。

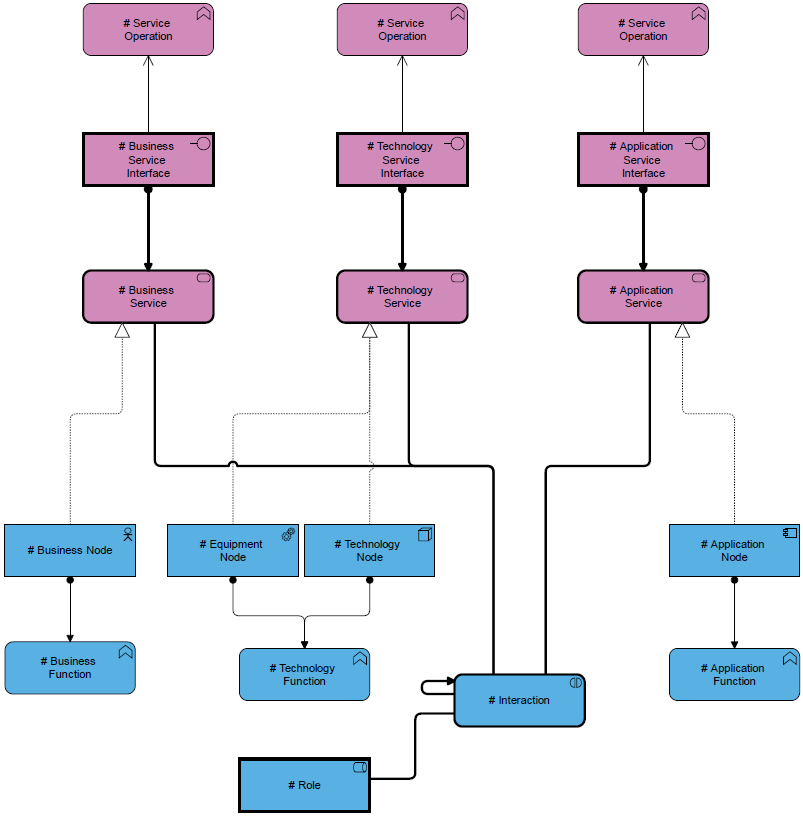

3.7 S6 - 服务交互
3.7.1 S6对象【按NAF层划分】
3.7.2 S6实施指南
在 ArchiMate 中，服务、服务接口、服务功能和服务操作存在于三个层级。若该分层方式适用于当前架构，则必须在本视点中予以体现。
节点存在于 ArchiMate 的四个层级，根据所在层级分别由业务参与者（Business Actor）、应用组件（Application Component）、技术节点（Technology Node）和设备（Equipment）来表示。节点实现服务。
需要注意的是，服务操作同样使用 ArchiMate 中功能（Function）的表示方式。服务功能被分配给节点，而服务操作则由服务接口来服务，服务接口又被分配给相应的服务。
业务角色或服务可以通过关联关系（Association Relation）与任何其他服务和/或业务角色进行交互。每个交互具有标记交互起点和终点的属性，以便将交互作为序列的组成部分进行可视化呈现。
在视觉上，这与 UML 顺序图类似。此处的描述仅用于建模目的。

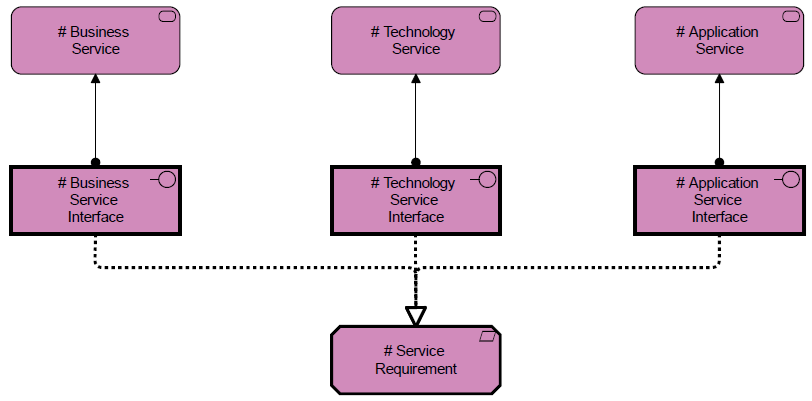

3.8 S7 - 服务接口参数
3.8.1 S7 对象【按NAF层划分】
3.8.2 S7 实施指南
在ArchiMate中，服务和服务接口存在于三个层次上。当这种分层结构适用于架构时，必须体现在此视图中。
每个服务可被分配至少一个服务接口，该接口应通过接口参数实现服务需求。
此处未展示服务操作对象，因为尚不清楚该对象是独立对象还是服务本身的一部分，因此参数本身应建模为接口的属性。

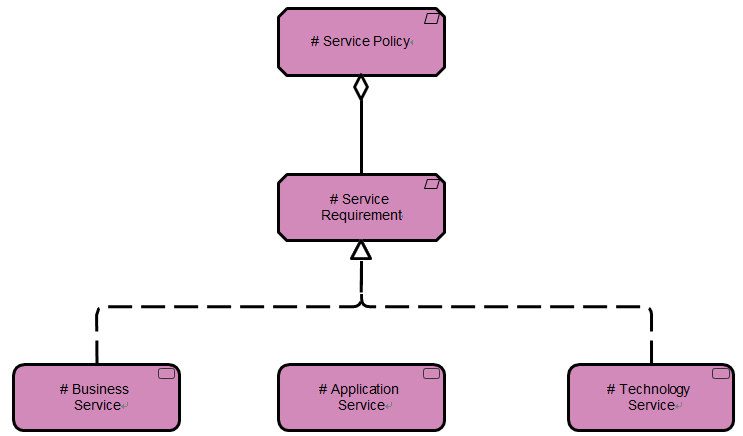

3.9. S8 - 服务政策
3.9.1 S8 对象【按NAF层划分】
3.9.2 S8实施指南
在ArchiMate中，服务存在于三个层次。当服务的层次结构适用于架构时，它们必须出现在视点上。
服务应实现服务策略[一组定义的要求]，该策略以需求的形式表示，而需求本身则是服务需求的集合。
3.10. SR - 服务路线图
3.10.1 SR 对象【按NAF层划分】
3.10.2 SR实施指南
在 ArchiMate 中，服务存在于三个层级。若服务的分层方式适用于当前架构，则必须在本视点中予以体现。
服务路线图是以甘特图形式展示服务的路线图画布，在此以里程碑（Plateau）来表示。
每个服务具有起止日期属性，用于标记该服务达到相应就绪级别的时间范围。
在视觉上，这与甘特图类似。此处的描述仅用于建模目的。

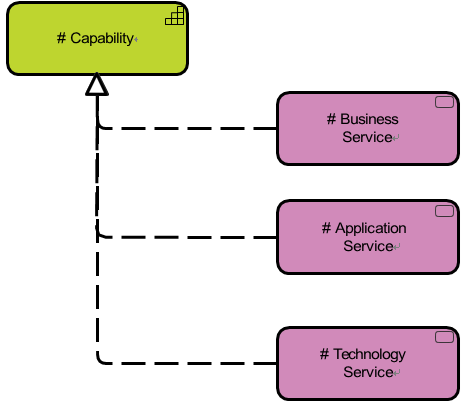

3.11. C1-S1 服务到能力映射
3.11.1 C1-S1 对象【按NAF层划分】
3.11.2 C1-S1实施指南
服务实现一种能力。
