5.1 物理术语表

5.1.1物理术语汇表

在 ArchiMate 中，业务参与者（Business Actor）无法被分配给另一个业务参与者。基于此原因，本指南采用业务角色（Business Role）来表示 NAFv4 中的岗位（Post）。尽管这一做法在某些方面可能引发争议，但本指南认为这是当前最优的处理方式。

5.2 P1 – 资源类型

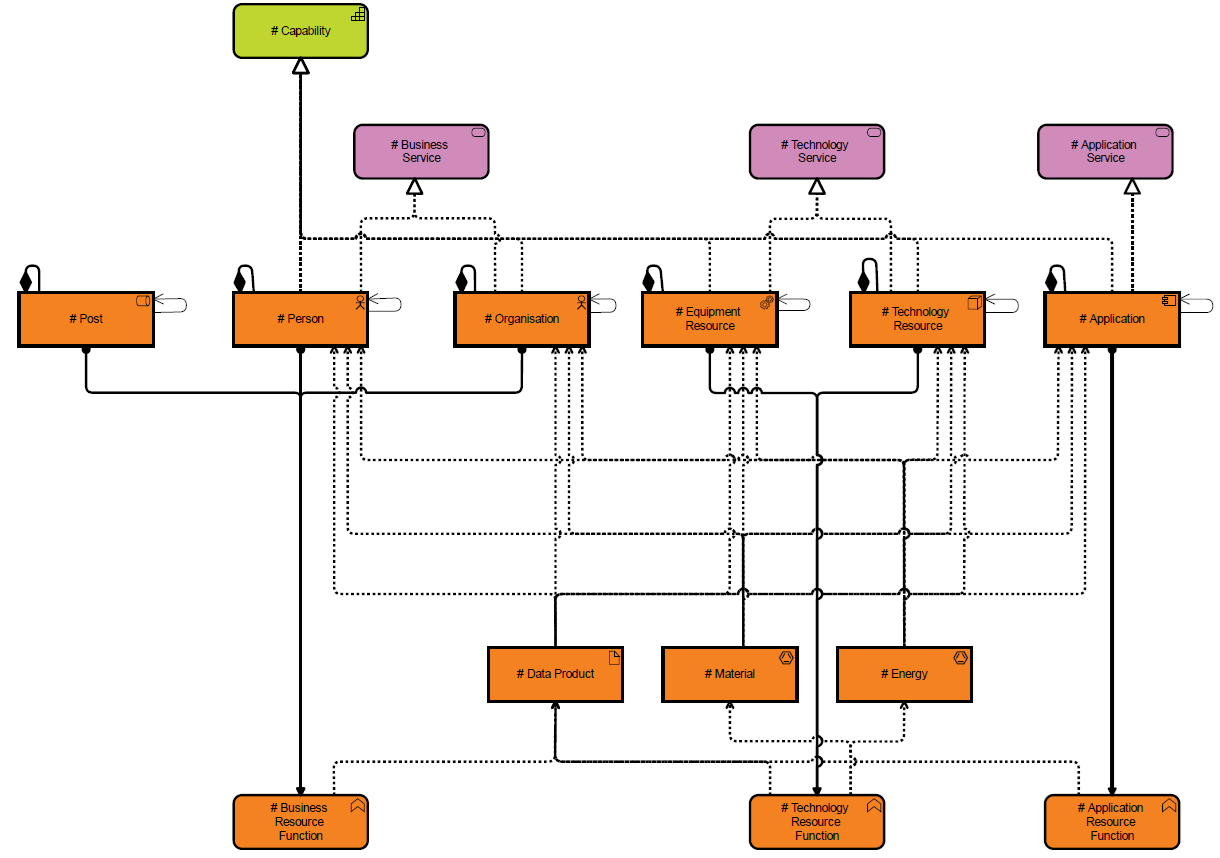

5.2.1 P1 对象 [按 NAF 层划分]

5.2.2 P1实施指南

节点和资源存在于4个ArchiMate层中的任何一个，并根据其所在层分别由业务参与者、应用组件、技术节点和设备来表示。

物理层的活动资源被分配到其自身ArchiMate层中的资源功能，并且是实际实现能力（和/或服务）的活动资源，这些能力（和/或服务）也位于其自身的ArchiMate层中

在ArchiMate中，资源功能存在于三个层次上，它们可以访问（交付）以工件形式表示的数据产品，但只有ArchiMate技术层中的资源功能才能访问实际材料或能源（也以材料表示）。

在此视点下，接口协议和系统端口被省略。

5.3 P2 -资源结构

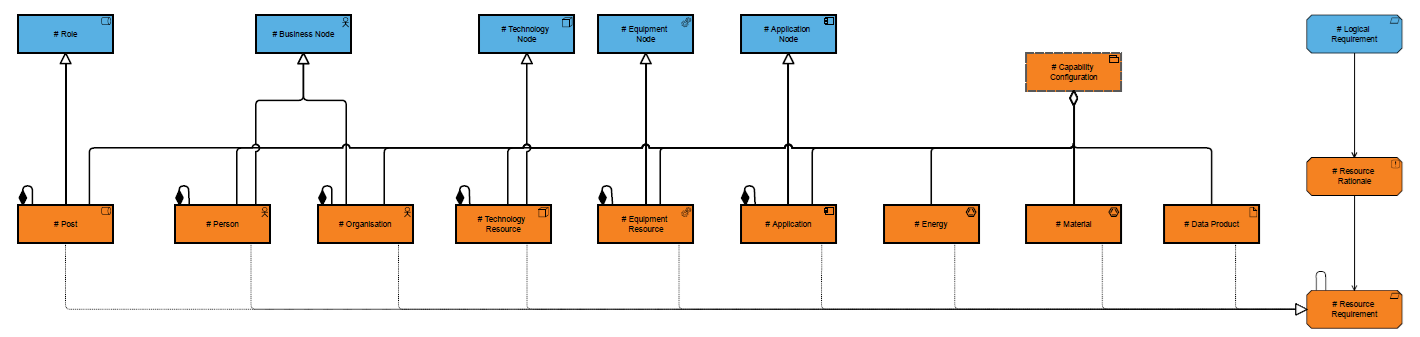

5.3.1 P2对象 [按 NAF 层划分]

5.3.2 P2 实施指南

节点和资源存在于 ArchiMate 的四个层级中的任意层级，根据所在层级分别由业务参与者（Business Actor）、应用组件（Application Component）、技术节点（Technology Node）和设备（Equipment）来表示。

物理层的主动资源被分配给其所在 ArchiMate 层级的资源功能，是实现能力和/或服务的实际主动资源（同样在其所在的 ArchiMate 层级内），同时也是逻辑层等效主动资源（节点）的特化。

主动资源作为特定资源交互的发起方或终止方与资源交互相关联，而被动资源（物资）和数据资源（制品）则在资源交互过程中被访问（传递）。

能力配置（Capability Configuration）以任意组合方式聚合主动资源和/或数据资源和/或被动资源。

5.4 P3 - 资源连接

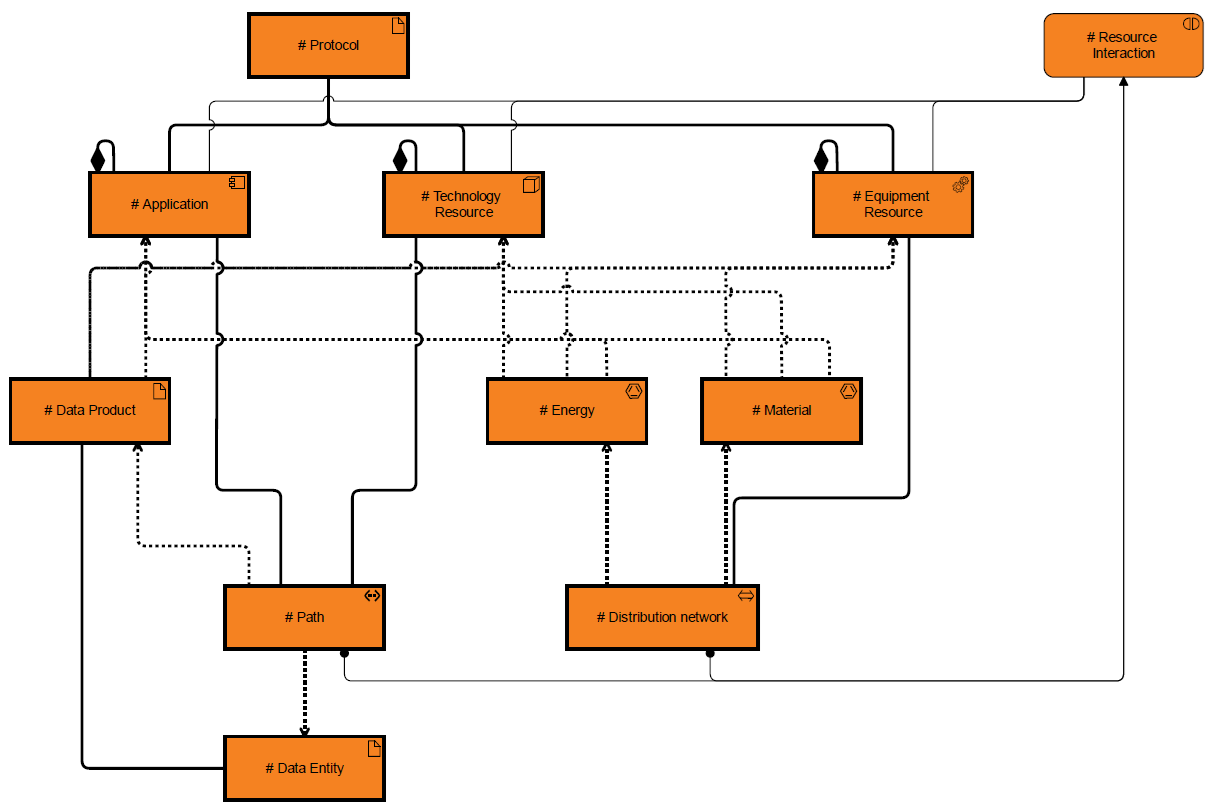

5.4.1 P3 对象【按NAF层级】

5.4.2 P3 实施指南

资源存在于4个ArchiMate层中的任何一个，并根据其所在层分别由业务参与者、应用组件、技术节点和设备来表示。

物理层的非组织化主动资源与协议相关联，以实现资源间的通信或传输。协议使用工件（Artefact）来表示。

这些主动资源访问（依赖于）被动资源和/或数据资源，这些资源作为资源交互的一种实现方式，是通过分发网络（能源或材料）或路径（数据产品或数据实体）来访问的。

数据实体与特定的属性（特性和特征）相关联。根据需要，可在视点内的任何对象中添加其他属性（例如位置、容量、频率、加密方法等）。

5.5 P4 - 资源功能

5.5.1 P4对象【按NAF层划分】

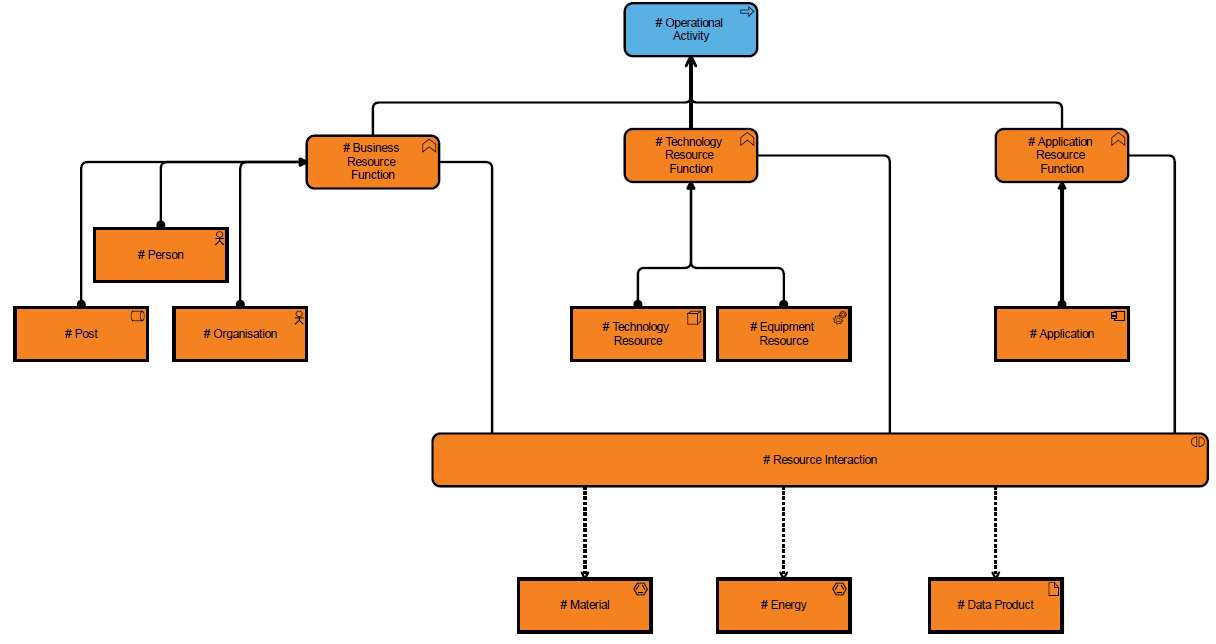

5.5.2 P4实施指南

资源存在于4个ArchiMate层中的任何一个，根据其所在层，分别由业务参与者、应用组件、技术节点和设备来表示。

物理层的活动资源被分配到其自身ArchiMate层中的资源功能中，它们服务于运营活动（业务流程）。

资源功能与资源交互相关联，资源交互可访问（传递）任何或所有数据产品、实际材料或能量。

5.6 L4-P4 - 活动到功能映射

5.6.1 L4-P4 对象【按NAF层划分】

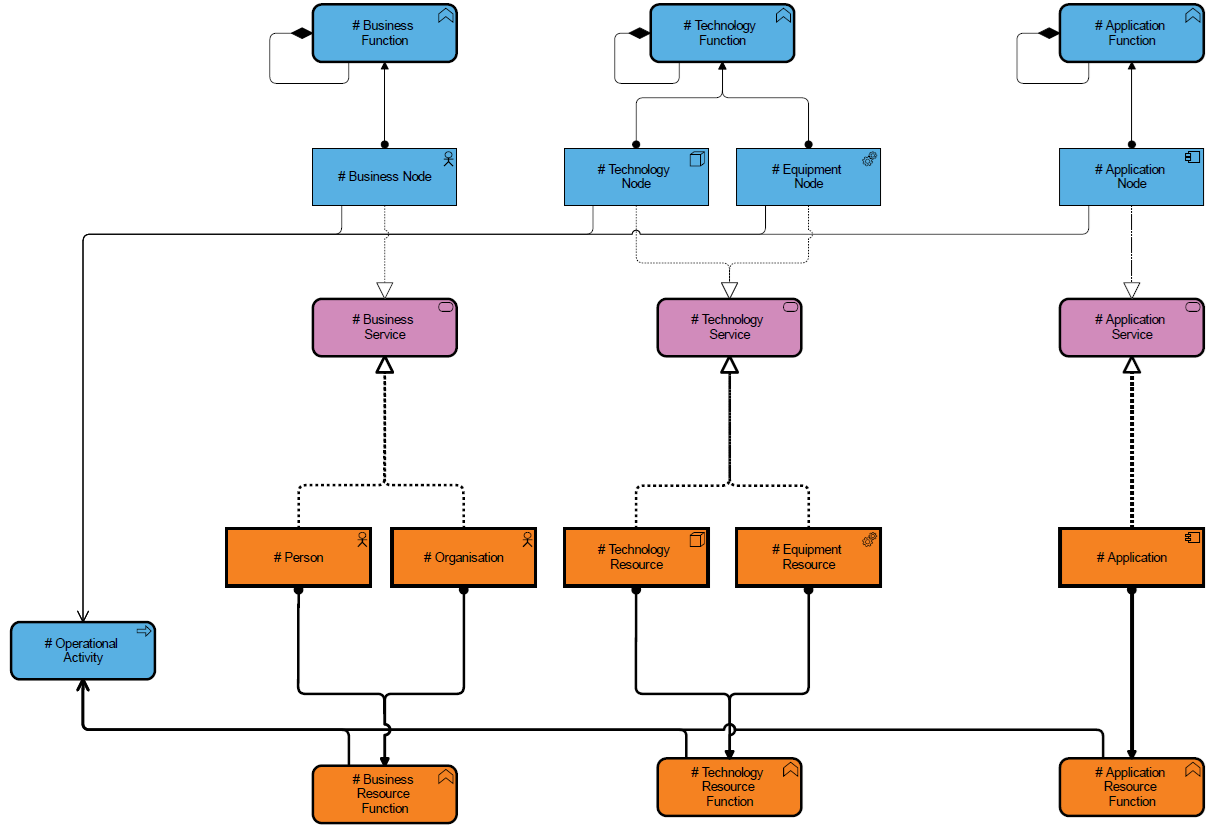

5.6.2 L4-P4实施指南

在ArchiMate中，服务、服务功能和资源功能存在于3个层次上。节点和资源存在于ArchiMate的4个层次上，这些层次中的任何一个或全部都可能出现在此视点中。

资源功能在物理层被分配给活动资源，活动资源进而实现一项服务，而该服务也在逻辑层由节点实现，节点已分配了等效的服务功能。

在物理层，操作活动由资源功能提供服务；在逻辑层，则由节点提供服务。

5.7 P5 - 资源状态

5.7.1 P5对象【按NAF层划分】

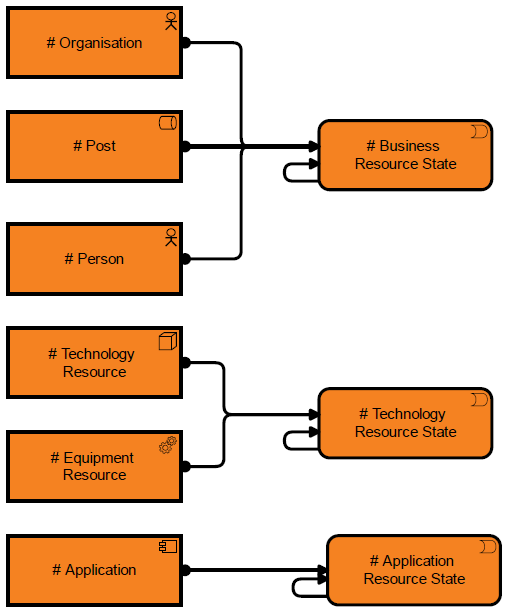

5.7.2 P5实施指南

资源存在于ArchiMate的四个层次中的任何一个，根据其所在层次，分别由业务参与者、应用组件、技术节点和设备来表示。

状态存在于3个ArchiMate层中的任何一个，由事件表示，在与架构相关的情况下，它必须出现在此视点内。

一个活动资源应与一个或多个状态相关联，这些状态对应于活动资源的适当层级。状态之间的转换可通过使用触发关系来描述。

为与其他NAFv4层的类似视角保持一致，此处未包含NAFv4视角描述中提到的特定外部触发因素。

5.8 P6 - 资源序列

5.8.1 P6对象【按NAF层划分】

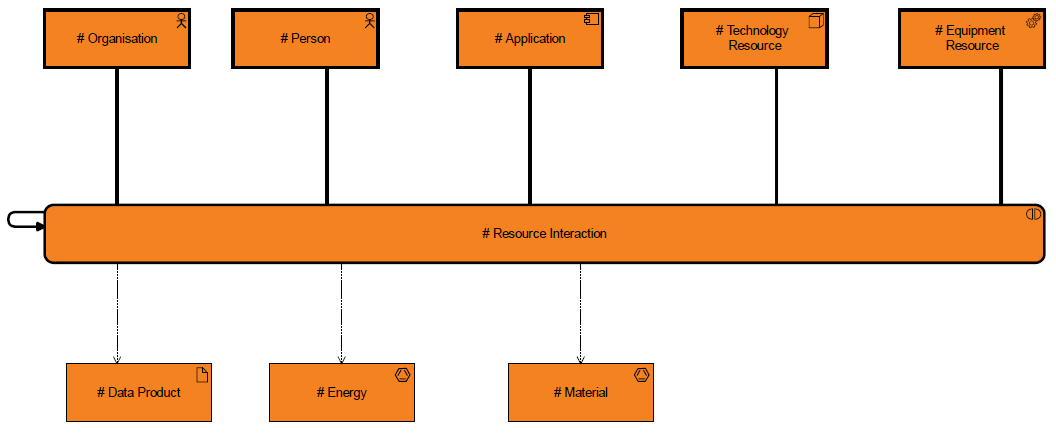

5.8.2 P6实施指南

资源存在于ArchiMate的四个层次中的任何一个，根据其所在层次，分别由业务参与者、应用组件、技术节点和设备来表示。

主动资源作为特定资源交互的发起者或终止者与资源交互相关联，而被动资源和数据资源则在资源交互过程中被访问（传递）。在此视点中，特定端口未作为P2包含在内。

尽管这些属性作为资源交互之间触发关系的一部分显而易见，但在序列中，仍可以为资源交互的[时间]起点和终点添加资源交互属性。

5.9 P7- 数据模型

5.9.1 P7对象【按NAF层划分】

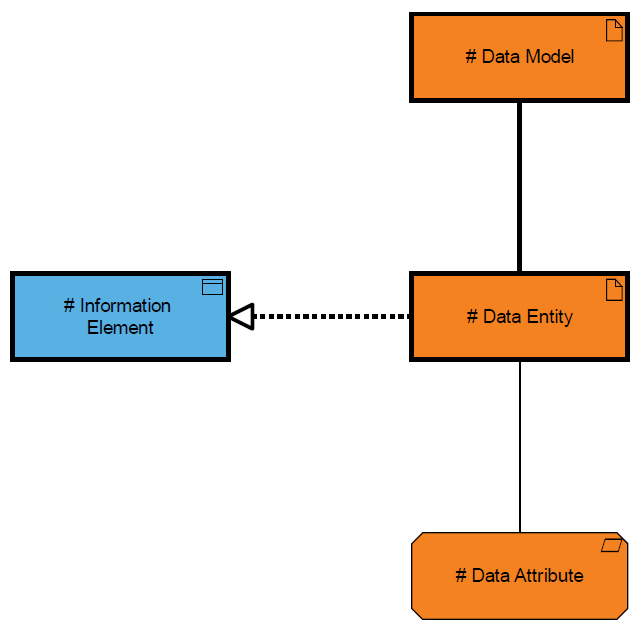

5.9.2 P7实施指南

在此视点下，数据实体与数据模型相关联，两者均以工件的形式表示。数据实体可通过实现关系追溯到逻辑信息元素。数据实体的数据属性在此通过使用需求进行可视化表示。

5.10 P8 - 资源约束

510.1 P8对象【按NAF层划分】

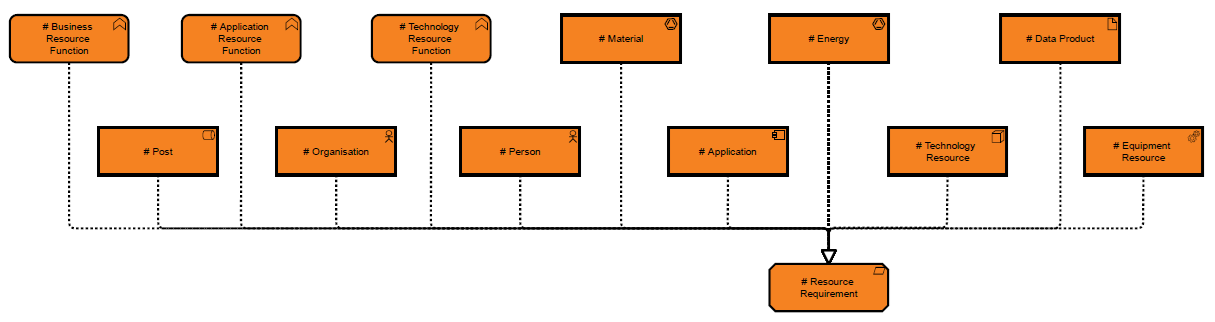

5.10.2 P8实施指南

资源存在于4个ArchiMate层中的任何一个，并根据其所在层分别由业务参与者、应用组件、技术节点和设备来表示

所有主动资源、数据资源（工件）、被动资源（材料）以及资源功能都能满足资源需求

没有合适的ArchiMate概念来表示NAF视角描述中的“指导实施”要素，此类契合标准可建模为需求的属性。

5.11 PR配置管理

5.11.1 PR 对象【按NAF层划分】

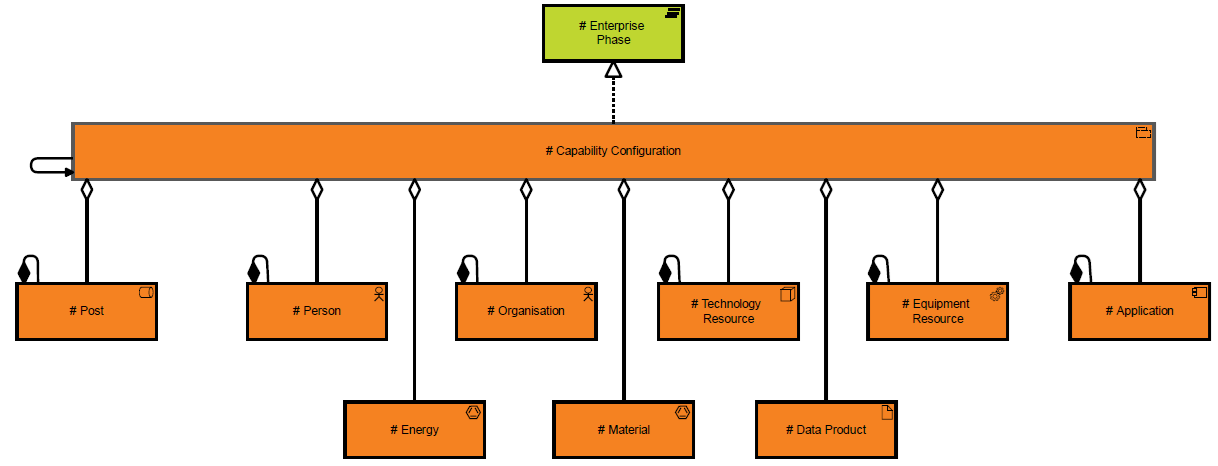

5.11.2 PR实施指南

能力配置（Capability Configuration）必须在本视点中以分组（Grouping）的形式呈现。能力配置必须具有与其相适应的就绪级别的起止日期属性，这些属性不在视点上显示。这些日期随后可通过实现关系（Realization Relation）与企业阶段（Enterprise Phase）相关联。

在视觉上，这与甘特图类似。此处的描述仅用于建模目的。
