关系是 ArchiMate 语言的重要组成部分;它们将元素与其他元素结合，有时甚至连接其他关系。Enterprise Architects 允许通过多种方式建立关系;在本节中，我们将讨论建立关系的三种主要方式。

建立关系-工具箱

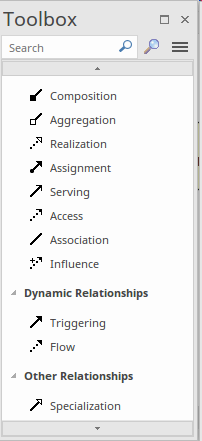

关系可从特定于所构建的图表或视图的图表工具箱页面中进行选择。这些关系会出现在工具箱页面的下方，位于元素之上，并且可以将它们拖动到任意两个元素之间，或者在某些情况下，将它们拖动到一个元素与一个关系之间。这些关系可以与存储库中的任何一对元素一起使用。。

建立关系-快速链接

关系可以直接在图中绘制两个元素，或元素与另一个关系，使用元素或关系快速链接器。关系绘制通过拖动位于元素右上角或关系中心的小竖箭头开始。当链接器被绘制以针对图对象时，允许元素会显示出来。

建立关系-矩阵

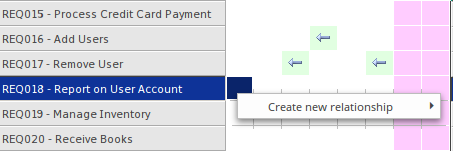

可以通过矩阵来建立关系，这是一种非常实用的工具，能够以类似电子表格的形式直观地展示两组元素之间的关系。该矩阵根据“包位置”和元素类型来显示这两组元素。还可以指定关系的类型，这样就会显示一个箭头，用于指示来自 x 轴和 y 轴的两个元素通过指定的关系而相互关联。可以通过在空白单元格中右键单击并选择“创建新关系”来添加新的关系。

3.5.1 关系概览

Enterprise Architect 是一个实用的语言兼容平台，使使用 ArchiMate 轻松创建行业标准的企业架构图变得轻松。该工具允许建模者灵活地处理关系，包括能够更改连接器的样式，同时保持 ArchiMate 语言的规则和约束，包括限制可以连接的元素。

允许元素关系

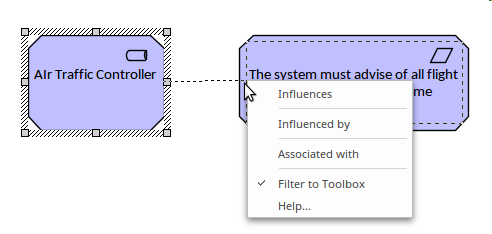

通过在灵活且符合规范的元模型之上构建 ArchiMate 工具，我们实现了合规性。该元模型实现了附录 B 中指定的关系表。这确保了如果规范发生变化，只需更新元模型，工具的所有方面都会反映这一变化。这使得用户能够轻松创建一流的且符合规范的模型，因为该界面在尝试在图表画布中连接两个元素时会限制可用的关系。

在这个例子中，我们看到一位建模者使用快速链接器（一种快速连接元素的方法）来创建业务参与者与业务函数之间的关系。一旦将关系放入目标，会打开一个菜单，显示基于连接方向的两种元素类型之间允许的关系。

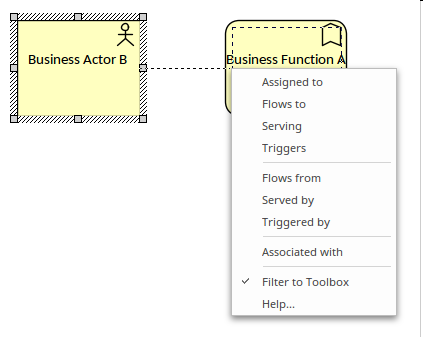

在图中，我们看到用户选择了赋值连接器，因为这是业务参与者与业务函数之间允许的关系。

关系呈现的变化

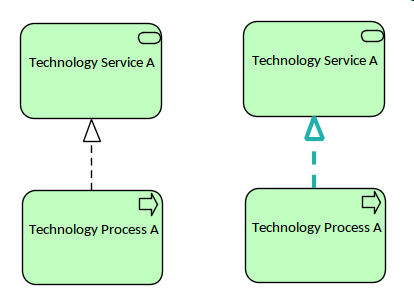

Enterprise Architect 为更改关系、元素、图表样式和主题提供了极佳的灵活性。架构师或其他用户可以将任何标准 ArchiMate 关系更改为不同的大小和颜色，而不会影响图表的含义或语法。用户更改了表示方式后，任何熟悉该语言的架构师或用户都能识别出该关系的图形符号。这张图展示了两个图示，展示了不同线宽和颜色的精确关系。

更改关系样式的选项可从多个位置获得，包括色带和在图中选择关系右键菜单时显示的元素快速样式图标。这张图展示了图中可用的选项。

线条样式可以应用于任何连接器，从而将呈现方式切换为自动路由、横向、正交以及树状垂直和水平样式。有一个自定义样式，你可以应用任意数量的用户自定义航点。

关系还可以通过配置文件系统进一步定制。用户可以通过配置文件自定义名称、属性、符号和颜色以及关系的其他方面。欲了解更多信息，请参阅本文档中的“定制架构语言”主题。

嵌套

Enterprise Architect 允许将元素嵌套，作为表示关系的另一种方式。对于某些图表来说，这是一种方便且简洁的符号，缓解了部分利益相关者觉得 ArchiMate 视觉语法难以理解的问题。然而，当图表在工具之外查看时，确实会带来歧义。这其实是ArchiMate语言本身的问题，而不是工具本身的限制，而且在Enterprise Architect内部查看图表时，这些歧义总是可以被解决的。Enterprise Architect 允许创建和可视化嵌套视图，提供了多种通过在工作区中打开的其他窗口来消除歧义的方法;这些特征清楚地表明了元素嵌套所暗示的关系类型。

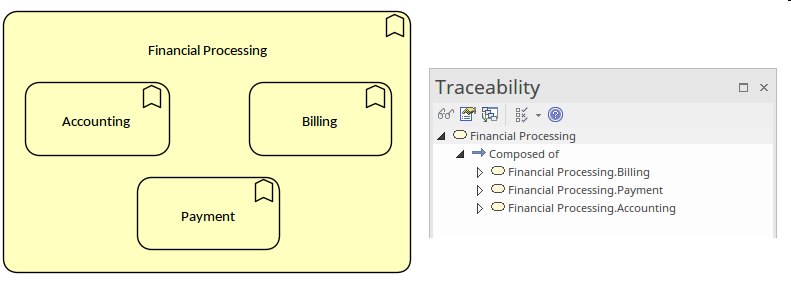

要创建嵌套元素，元素之间的关系必须已经存在或先建立。建模者随后可以使用拖放功能将一个或多个元素嵌套到另一个元素中。Enterprise Architect 在图中隐藏了关系，但它们可以通过多个其他工作区窗口可见，包括可追溯性窗口、关系窗口以及检查器窗口的“详情”标签。本图展示了选择包含元素时的可追溯性窗口，清晰展示了模型中存在的组合关系;这些关系在图中并未直接显示，但通过嵌套表示。

与其他关系的连接

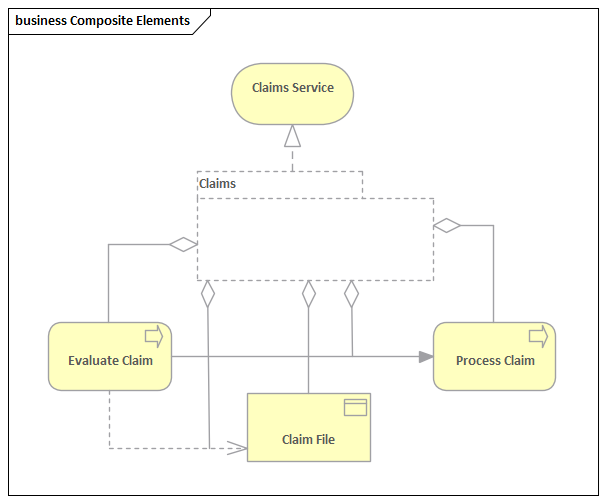

Enterprise Architect 符合 ArchiMate 规范，允许您将某些关系的一端连接到其他关系。这是一种有效表达特定建模概念的工具;例如，两个元件之间传输的数据，如两个应用组件或业务函数。下图展示了两个该特征被使用的例子。

3.5.2 结构关系

结构关系描绘了架构内部的“静态”连贯性。关系的连接端（从端）总有一个元素，对于赋值和实现关系，它可以是元素或关系的连接点。关系的连接端（到终点）通常连接到一个元素，但在某些情况下也可以是另一个关系或关系连接点。这些关系不仅涉及事物的结构，还涉及对行为、存储或执行的责任，或是更具体元素在创建、实现、维持或操作中的关键作用的表示。下表描述了结构关系。

结构关系

3.5.3 依赖关系

依赖关系描述了各个元素如何支持其他元素或被其他元素所使用。它们可以通过线条一端的箭头来表示方向——对于某些关系而言方向是可选的（例如“影响”），而对于其他关系则是必须的（例如“依赖”）。此表中区分了四种类型的依赖关系。

依赖关系

3.5.4 动态关系

动态关系描述了架构内部元素之间的时间依赖关系。它们常被误解为因果关系，暗示关系尾端的元素以某种方式使箭头末端的元素“发射”——这并不正确。在流关系的情况下，一个项目可以在两个相连元素之间传输。动态关系分为两种类型，如本表所示。

动态关系

3.5.5 其他关系

“其他关系”这一类别是一个涵盖所有不符合其他类别定义的关系的统称。在这个类别中只有一项名为“专业化”的关系，这是一种具有方向性的家族关系，意味着关系尾端的元素比关系箭头端的元素更具特定性。

其他关系

3.5.6 关系连接器

连接在多种情况下用于连接同类型关系。只有在允许这些概念之间直接存在该类型关系的连接路径时，才允许连接此类关系的路径。简单来说，你不能用连接来创建原本不允许的概念之间的关系。

连接器
