OpenCV 物体识别
103 次浏览
1次

在计算机视觉领域,物体识别是一个非常重要的任务。

OpenCV 是一个强大的开源计算机视觉库,提供了多种方法来实现物体识别。

本文将详细介绍如何使用 OpenCV 中的模板匹配方法(cv2.matchTemplate())来进行物体识别。

什么是模板匹配?

模板匹配是一种在图像中寻找与给定模板图像最相似区域的技术。

简单来说,模板匹配就是在一幅大图像中寻找与模板图像(即我们想要识别的物体)最匹配的部分,这种方法适用于物体在图像中的大小、方向和形状基本不变的情况。

  • 模板图像: 目标物体的图像片段。

  • 搜索图像: 待检测的图像。

  • 匹配结果: 表示模板图像在搜索图像中的相似度分布。

模板匹配的基本原理

模板匹配的基本原理是通过滑动模板图像在目标图像上移动,计算每个位置的相似度,并找到相似度最高的位置。OpenCV 提供了多种相似度计算方法,如平方差匹配(cv2.TM_SQDIFF)、归一化平方差匹配(cv2.TM_SQDIFF_NORMED)、相关匹配(cv2.TM_CCORR)、归一化相关匹配(cv2.TM_CCORR_NORMED)、相关系数匹配(cv2.TM_CCOEFF)和归一化相关系数匹配(cv2.TM_CCOEFF_NORMED)。

应用场景

  • 物体识别: 用于在图像中定位特定物体,如标志、图标等。

  • 目标跟踪: 用于在视频中跟踪目标物体。

  • 图像配准: 用于将两幅图像对齐。

模板匹配的实现步骤

1.加载图像: 读取搜索图像和模板图像。

2.模板匹配: 使用 cv2.matchTemplate() 在搜索图像中查找模板图像。

3.获取匹配结果: 使用 cv2.minMaxLoc() 获取最佳匹配位置。

4.绘制匹配结果: 在搜索图像中绘制匹配区域。

5.显示结果: 显示匹配结果。

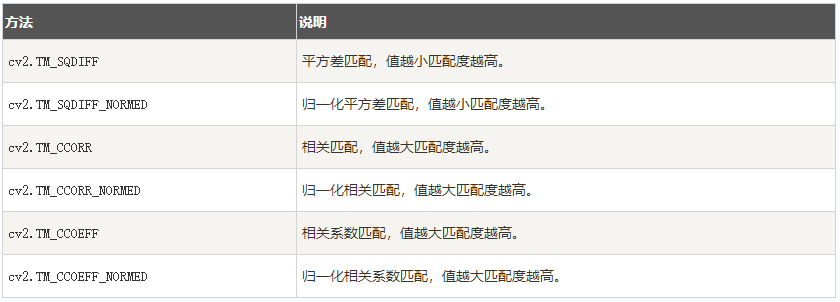

匹配方法

OpenCV 提供了多种模板匹配方法,可以通过 cv2.matchTemplate() 的第三个参数指定:

使用 cv2.matchTemplate() 进行物体识别

1. 导入必要的库

首先,我们需要导入 OpenCV 和 NumPy 库。

NumPy 是 Python 中用于科学计算的基础库,OpenCV 使用 NumPy 数组来存储图像数据。

实例

import cv2
import numpy as np

2. 加载图像和模板

接下来,我们需要加载目标图像和模板图像。

目标图像是我们要在其中寻找物体的图像,模板图像是我们想要识别的物体。

实例

# 加载目标图像和模板图像
img = cv2.imread('target_image.jpg', 0)
template = cv2.imread('template_image.jpg', 0)

3. 获取模板图像的尺寸

为了在目标图像中滑动模板图像,我们需要知道模板图像的宽度和高度。

实例

# 获取模板图像的尺寸
w, h = template.shape[::-1]

4. 进行模板匹配

使用 cv2.matchTemplate() 函数进行模板匹配。

该函数返回一个结果矩阵,其中每个元素表示目标图像中对应位置与模板图像的相似度。

实例

# 进行模板匹配
res = cv2.matchTemplate(img, template, cv2.TM_CCOEFF_NORMED)

5. 设置匹配阈值并找到匹配位置

我们可以设置一个阈值来确定匹配是否成功。

然后,使用 cv2.minMaxLoc() 函数找到结果矩阵中的最大值和最小值的位置。

实例

# 设置匹配阈值
threshold = 0.8

# 找到匹配位置
loc = np.where(res >= threshold)

6. 在目标图像中标记匹配位置

最后,我们可以在目标图像中标记出与模板匹配的位置。

通常,我们使用矩形框来标记匹配区域。

实例

# 在目标图像中标记匹配位置
for pt in zip(*loc[::-1]):
    cv2.rectangle(img, pt, (pt[0] + w, pt[1] + h), (0, 255, 0), 2)

# 显示结果图像
cv2.imshow('Matched Image', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

完整代码

以下是完整的代码示例,展示了如何使用 cv2.matchTemplate() 进行物体识别。

实例

import cv2
import numpy as np

# 加载目标图像和模板图像
img = cv2.imread('target_image.jpg', 0)
template = cv2.imread('template_image.jpg', 0)

# 获取模板图像的尺寸
w, h = template.shape[::-1]

# 进行模板匹配
res = cv2.matchTemplate(img, template, cv2.TM_CCOEFF_NORMED)

# 设置匹配阈值
threshold = 0.8

# 找到匹配位置
loc = np.where(res >= threshold)

# 在目标图像中标记匹配位置
for pt in zip(*loc[::-1]):
    cv2.rectangle(img, pt, (pt[0] + w, pt[1] + h), (0, 255, 0), 2)

# 显示结果图像
cv2.imshow('Matched Image', img)
cv2.waitKey(0)
cv2.destroyAllWindows()
