通信图简介
通信图是UML交互图的一种，用于显示对象之间如何进行交互。它强调对象之间的结构关系和消息传递。消息的排序通过顺序编号给出。 通信图对应于没有使用任何结构化机制（如引用交互(InteractionUses)和组合片段(CombinedFragments)）的简单顺序图。它不描述消息超载的情况（即接收消息的顺序与给定消息集的发送顺序不同）。
图例

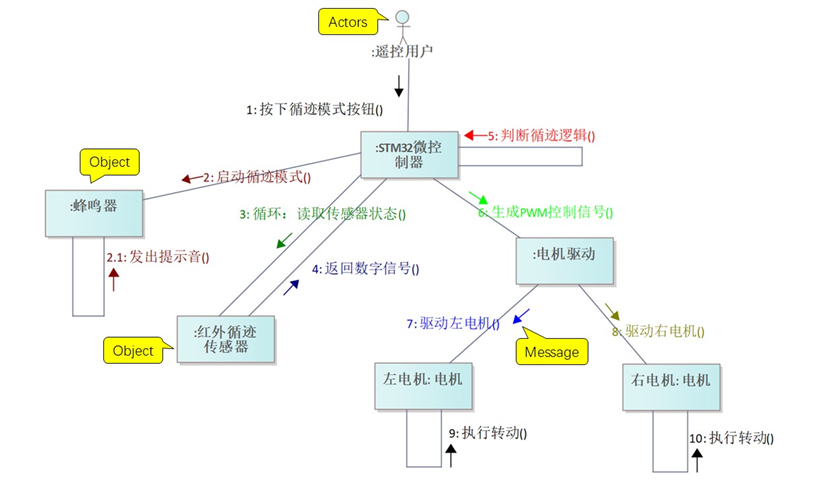

如下是UML通信图的图例《通信图：无人小车循迹》。
示例中的消息顺序说明如下表：
元素
如下是根据《UML2.5.1建模规范》 编译的UML复合结构图的元素说明：：
关系
如下是根据《UML2.5.1建模规范》 编译的UML复合结构图的关系说明：
元模型

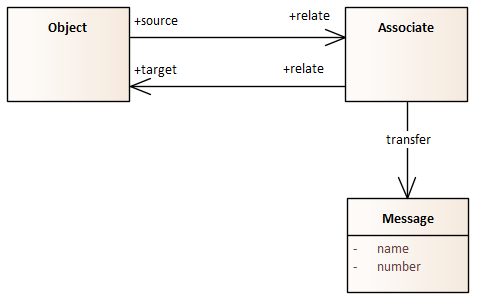

如下是 通信图中的元素和关系的元模型：
说明：
一个 Object 通过 Associate 连接到 另一个 Object ，在 Associate 上面可以 transfer Message 。
了解 UML-2.5.1-元模型，请下载《UML-2.5.1-元模型》,扫码加微信获取 模型登陆账号和密码 。
