复合结构图简介

复合结构图是结构分类器（ structure classifier ），用于展示类（ class ）、接口（ interface ）或组件（ component ）之间的协作，描述某项功能、描述系统的组成和通信关系，其外部结构可能包含一个或多个 port 。在复合结构图中，类作为部件或执行特定角色的运行时实例被访问。

图例

下图展示的是无人小车电机驱动的复合结构图，此图描述了无人小车内部各个部件、端口之间的链接关系。

元素

如下是根据《UML2.5.1建模规范》 编译的UML复合结构图的元素说明：：

元素	图例	说明
Class		Class 是对一组对象的表示，反映这类对象的结构和行为。类有属性和行为，有内部结构和端口。 图例：《类：无人小车》 •  属性： length 、 width 等。 •  行为： move 、 stop 等。
Interface		Interface 是一种 Class ，是实现者同意满足的行为规范（或契约）。通过实现一个 Interface ， Class 可以保证支持其所需要的行为，使系统能够以相同的方式处理不相关的元素。 Interface 有 2 种表示方式： •  具有《 interface 》标记的 class ，并说明行为； •  用圆圈表示。 图例：《 interface ： IMovable 》的行为有： move 、 stop 、 pause 等。
Part		Part 是 Class 的运行时实例。 图例：《 part ：左前轮》是《 class ：轮子》的一个实例。
Port		Port 用于描述一个 Class （或 component ）的实例如何与外部环境交互。它定义了一个封装边界上的交互点，是类或组件对外提供和请求服务的访问点。 port 出现在 part 、 class 或复合元素边界上。

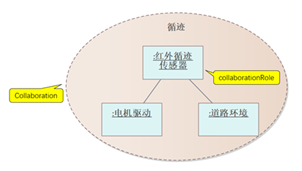

Collaboration		Collaboration 定义了一组协作元素（角色）的结构，其中每个元素执行一个特定的功能，一组元素共同完成一些期望的功能。 Collaboration 可以用来解释参与协作的多个实例如何实现一个联合任务。 Collaboration 元素用虚线椭圆表示。图例：《 Collaboration ：循迹》协作中有 3 个协作角色参与。
Collaboration Use		Collaboration Use 是 Collaboration 的实例化，用于解释一组元素之间的关系。 图例： 《 CollaborationUse ： SV 无人车 : 循迹》
Expose interface		暴露接口（ Expose Interface ）用于描述组件（ component ）、类（ class ）或部件（ part ）的接口（ interface ），有两种类型： required/provided 。 Expose Interface 只是标识元素 required/provided 接口的事实。 图例：《 class ：遥控器》有 RequiredInterface) ，请求别人提供服务的接口；《 class ：无人小车》有 ProvidedInterface ，是向外部提供服务的接口。

关系

如下是根据《UML2.5.1建模规范》 编译的UML复合结构图的关系说明：

关系	图例	说明
Connector		Connector用来说明部件之间的通信连接。
Assembly		装配关系（ Assembly ）是一种连接器 (Connector) ，它把一个部件的请求接口（ Required Connector ）与另一个部件的提供接口（ Provided Connector ）桥接起来，描述部件之间在运行时的连接和协作方式。
Delegate		委托关系是一种连接器 (Connector) ，用于表示一个组件将某些功能委托给另一个组件。它定义组件的 ‌ 外部端口与内部部件的连接，是把端口连接到所属封装分类器中的角色的连接器，表示请求的转发（操作调用和信号）。
Role Binding		Role Binding 关系是Collaboration Use的内部角色和实现特定情况需要的部件之间的映射关系，是一种依赖关系。它具体定义协作中每个角色由哪个元素扮演。
Represent		Represent 关系   用于连接一个部件   和一个协作。它表示部件在特定的上下文中扮演了协作所定义的角色。连接方向从协作指向部件。
Occurrence		Occurrence关系用于连接一个协作和一个类，表明这个协作模式出现在这个类的实现中。

元模型

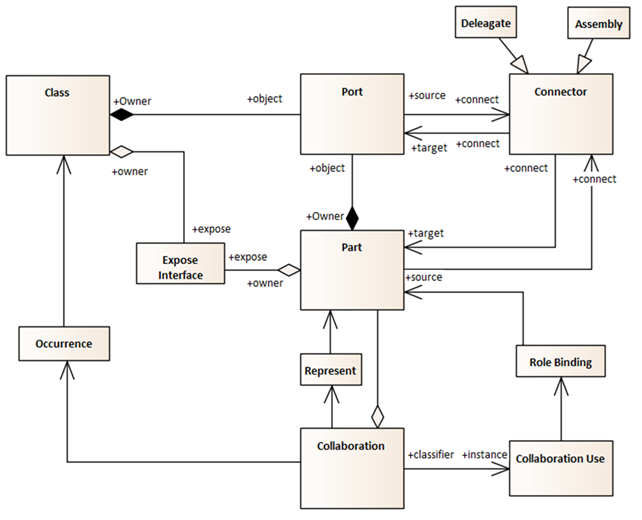

如下是 复合结构图中的元素和关系的元模型：

说明：

用例（ UseCase ）是一种行为化分类器（ BehavioredClassifier ），它有扩展点（ ExtensionPoint ），扩展点是一种可重定义元素（ RedefinableElement ）；它有扩展（ Extend ）和包含（ Include ）两种有向关系（ DirectedRelationship ），扩展（ Extend ）关系也是一种约束（ Constraint ）。
