一句话概括核心：将 Transformer 的不同层分配到不同 GPU，通过 micro-batch 填充计算间隙，让多卡像流水线一样协同处理请求。

前置知识

• 分布式推理概述 — 理解并行策略分类
• Transformer 架构 — 理解 Transformer 多层结构

核心概念

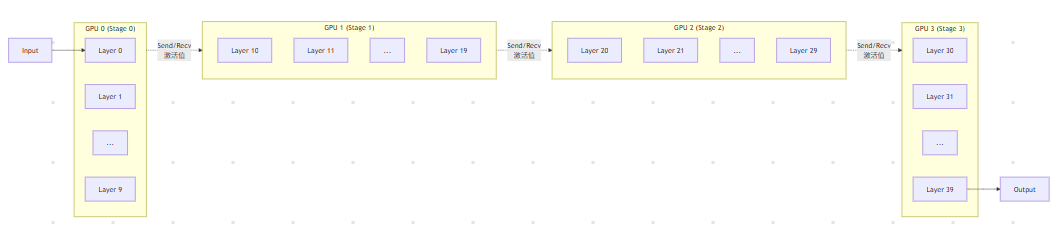

PP 分层放置原理

Pipeline Parallel 将模型的 Layer 维度切分，每张 GPU 负责连续的若干层。与 TP 按层内矩阵切分不同，PP 是按层间切分。

关键特性 ：

• GPU 之间传输的是中间激活值（hidden states），大小为 batch × seq × hidden_size
• 通信发生在相邻 GPU 之间（非 AllReduce，只是简单的 Send/Recv）
• 不需要 NVLink，PCIe 甚至跨机网络都可以接受（因为通信频率低）

为什么需要 Micro-Batch？

如果一次只处理一个请求（batch=1），GPU0 跑完 Layer 0-9 后传给 GPU1，GPU1 开始算 Layer 10-19，此时 GPU0 必须空闲等待 GPU1 完成才能处理下一个请求。这就是 Pipeline Bubble 。

引入 micro-batch 后：

Pipeline Bubble 详解

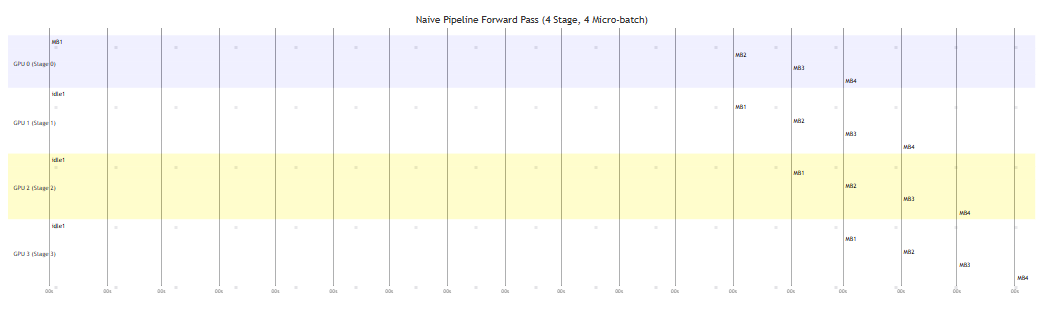

Naive Pipeline 的 Bubble 问题

Bubble 时间计算 ：

结论 ：增大 micro-batch 数可以减少 bubble 比例，但会增加显存消耗。

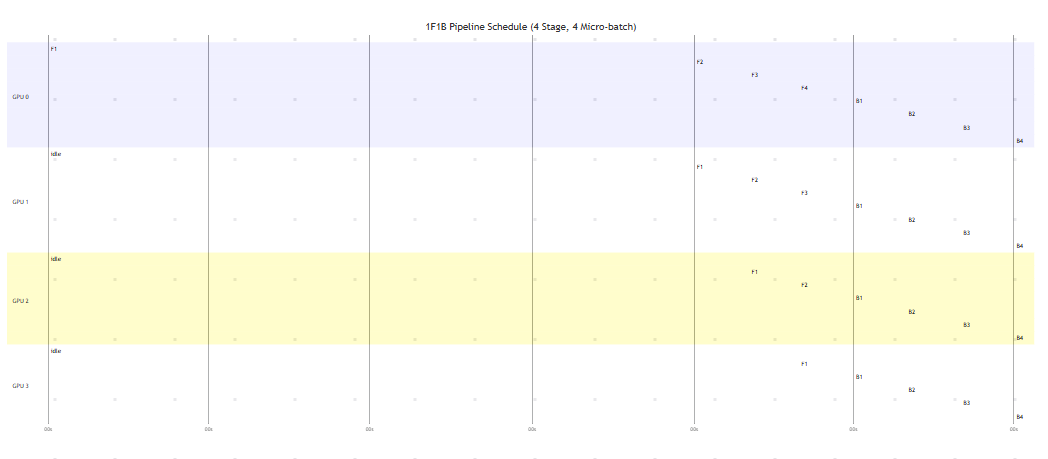

1F1B 调度（Interleaved Pipeline）

GPipe 和 PipeDream 提出的 1F1B（One Forward One Backward）调度显著减少了 bubble：

1F1B 的核心思想：

• 先 warmup：连续 forward 所有 micro-batch 直到填满 pipeline
• 然后 1F1B：每完成一个 forward 就紧跟一个 backward，保持 GPU 持续计算
• Bubble 比例从 (P-1)/(M+P-1) 降到约 (P-1)/M （当 M >> P 时几乎消除）

推理时的特殊性 ：推理只有 forward pass（无 backward），所以 1F1B 的优化不直接适用。推理中常用的是 continuous batching + micro-batch 预热 来填充 bubble。

PP vs TP 对比

什么时候选 PP 而不是 TP？

选择 PP 的场景 ：

1. 模型超过单个 NVLink 域容量（如 671B 模型需要 16+ 卡）
2. 跨节点部署（节点间无 NVLink）
3. 异构集群（不同 GPU 型号，可以分配不同数量的层）
4. 需要与 TP 组合使用（节点内 TP，节点间 PP）

选择 TP 的场景 ：

1. 模型可放入单节点
2. 对延迟敏感（PP 的 bubble 增加延迟）
3. 负载均衡要求高

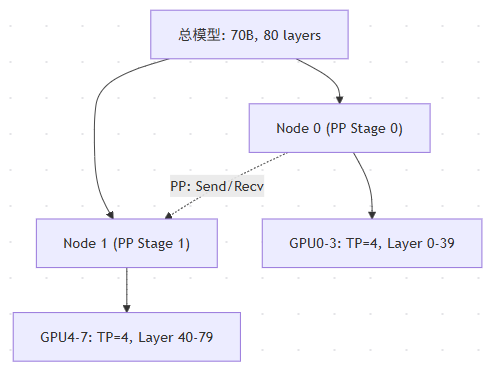

实际部署往往是组合 ：

部署视角

vLLM 中的 PP

PP 部署注意事项

1. Layer 分配策略 ：
   • 均匀分配：每卡 total_layers / PP_size 层
   • 考虑 Embedding/Output 层只挂在首尾 stage 的显存开销
2. Micro-batch 大小调优 ：
   • 增大 → 减少 bubble，但增加显存
   • 经验值：micro-batch = PP_size × 2~4
3. 跨机 PP 的网络要求 ：
   • 相邻 stage 间传输激活值： hidden_size × batch × 4 bytes
   • Llama-3-70B: 8192 × 32 × 4 = 1 MB/micro-batch
   • 对网络要求远低于 TP

面试视角

Q1: Pipeline Bubble 是怎么产生的，怎么减少？

产生原因 ：

• Pipeline 中不同 stage 之间存在依赖关系
• GPU1 必须等 GPU0 算完才能开始，GPU2 必须等 GPU1 算完
• 在 warmup 阶段和收尾阶段，部分 GPU 处于空闲状态

减少方法 ：

1. 增加 micro-batch 数量（bubble 比例 = (P-1)/(M+P-1)）
2. 使用 1F1B 调度（训练时）
3. Interleaved pipeline：每卡负责多个不连续的 stage 段
4. 推理时利用 continuous batching 持续填充

Q2: PP 和 TP 的本质区别是什么？

TP 是把一层矩阵计算拆开，要求同时执行、频繁同步（AllReduce），适合低延迟场景。

PP 是把不同层拆开，存在前后依赖，通过 micro-batch 提高并发度，适合超大模型。

一句话：TP 是"空间并行"（一起算），PP 是"时间并行"（流水线）。

Q3: 推理时 PP 的 bubble 怎么优化？

推理没有 backward pass，所以 1F1B 不直接适用。主要优化方法：

1. Continuous Batching ：不断有新请求进入 pipeline，保持各 stage 填充
2. Speculative Decoding ：用小模型做 draft，大模型做 verify，增加 pipeline 深度
3. Chunked Prefill ：把长序列的 prefill 阶段切块，和 decode 阶段交错执行

Q4: PP 通信会不会成为瓶颈？

通常不会。理由：

• PP 只传输激活值，不传输权重
• 通信频率远低于 TP（只在 stage 边界，不是每层）
• 一个 micro-batch 的激活值通常 < 10 MB
• 即使是 PCIe Gen5（64 GB/s），1 MB 传输只需 ~16 us
• 相比计算时间（ms 级），通信可以忽略
